Понятие о плане и карте

Топографические планы и карты

Связь между истинными и магнитными азимутами

Для определения магнитного меридиана в геодезии применяют специальный прибор, называемый буссолью. С помощью буссоли можно определить магнитные азимуты и румбы. Буссоль состоит из круглой коробки, в которой находится кольцо с градусными делениями, подписанными через 10^О. В центре коробки на шпиле свободно вращается магнитная стрелка, которая показывает направление магнитного меридиана. Буссоль применяется в комплекте геодезических приборов, но может применяться и как самостоятельный прибор при простейших съемках.

Для перехода от магнитного азимута к истинному требуется знание величины и названия склонения магнитной стрелки. Склонение бывает как восточным, так и западным. Величина и название магнитного склонения, то есть разница между направлением магнитной стрелки и истинным меридианом определяется по топографической карте. Склонение магнитной стрелки определяется состоянием геомагнитного поля, которое переменно во времени и пространстве. На территории России возможно максимальное суточное изменение склонения до 15 минут. Нельзя пользоваться магнитной стрелкой в районах магнитных аномалий.

При изображении участка земной поверхности радиусом до 10 км его проектируют на горизонтальную плоскость. Полученное горизонтальное проложение участка в уменьшенном виде наносят на бумагу. Таким образом, чертёж, дающий в подобном уменьшенном виде изображение горизонтального проложения участка местности, называется планом. При изображении на плоскости значительных территорий проектирование их производят на сферическую поверхность, которую затем развертывают в плоскость. В этом случае участки местности изображаются с определенными искажениями. Для уменьшения этих искажений применяют специальные методы построений, называемые картографическими проекциями. В выбранной проекции по определенным математическим законам строят географическую сетку меридианов и параллелей, называемую картографической сеткой, внутри которой располагают изображения элементов местности – контуров и рельефов. Такое построение называется картой. Таким образом, карта – это уменьшенное изображение на плоскости значительного участка земной поверхности, полученное с учетом кривизны Земли. Планы и карты с изображением на них контуров рельефа и местности называются топографическими, планы с изображением только контуров называются ситуационными или контурными.

Для построения линейного масштаба вычерчивают прямую линию и делят её на ряд равных отрезков, называемых основанием масштаба. Обычно основание масштаба делают равным 2 см. крайний левый отрезок делят дополнительно на 10 частей. Концы отрезков подписывают количеством метров или километров на местности,в соответствующим в данном масштабе расстоянию данного штриха от нулевого. За нулевой штрих принимают правый конец первого отрезка.На рис.6,а изображён линейный масштаб для численного масштаба 1:10000.

За критерий точности, с которой можно определить длины линий, пользуясь поперечным масштабом (рис. 6, в), берётся величина, равная 0,1 мм, соответствующая наименьшему расстоянию, различаемому невооруженным глазом. Расстояние на местности, соответствующее в заданном масштабе 0,1 мм на карте, называется точностью масштаба. Следовательно, на карте масштаба 1:10000 можно откладывать и измерять расстояния с точностью 1 м.

Топографические планы создаются в крупных масштабах, а именно: 1:500, 1:1000, 1:2000 и 1:5000. Эти планы предназначаются для составления генеральных планов, технических проектов и рабочих чертежей при строительстве различных инженерных сооружений.

Карты по масштабам подразделяются на крупномасштабные – 1:10 000, 1:25 000, 1:50 000, среднемасштабные – 1:200 000, 1:300 000 и 1:500 000, и мелкомасштабные, начиная с 1:1 000 000.

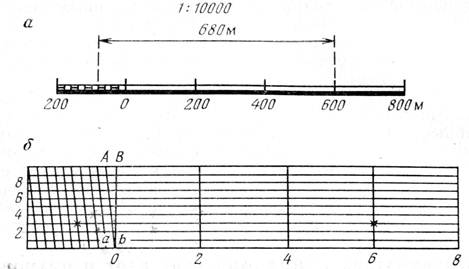

Рис. 6. Масштабы: а – линейный; в – поперечный.
