Номенклатура топографических карт и планов

Для удобства использования топографических карт и планов разного масштаба в Российской Федерации используется их разделение на отдельные листы. Это разделение называется разграфкой. При этом система обозначений отдельных листов называется номенклатурой. За основу разграфки и номенклатуры принята карта масштаба 1:1 000 000. Для получения отдельных листов этой карты земной шар делится меридианами через 6^О на колонны и параллелями через 4^О на ряды. Колонны нумеруются арабскими цифрами от 1 до 60 с запада на восток от меридиана с долготой 180^О. Ряды обозначаются заглавными буквами латинского алфавита от А,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V, начиная от экватора к северному и южному полюсу (Рис. 7.) Таким образом, на одном листе карты данного масштаба изображается каждый из 266 участков земной поверхности. При этом номенклатура отдельного листа складывается из латинской буквы, обозначающей ряд и цифры, соответствующей номеру колонны. Например, А-1. Номенклатура листов топографических карт и планов более крупных масштабов определяется следующим образом. Каждому листу карты масштаба 1:1 000 000 соответствуют 144 листа карты масштаба 1: 100 000, которые обозначаются арабскими цифрами (Рис.8,а) по порядку с левого верхнего угла, имеющего № 1 до правого нижнего угла, имеющего № 144. При этом номенклатура такого листа образуется прибавлением соответствующей цифры к номенклатуре листа карты 1: 1 000 000. Например, А-1-120. 4 листа карт масштаба 1:50 000, соответствуют одно

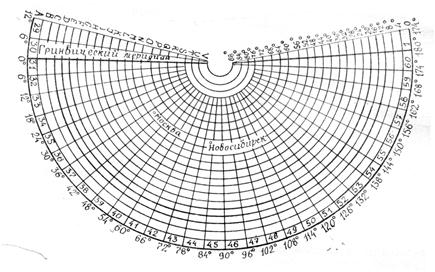

Рис. 7. Схема разграфки и номенклатуры листов карт масштаба 1: 1000000.

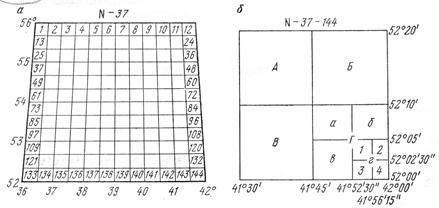

Рис.8. Разграфка и номенклатура топографических карт масштабов 1:100000; 1: 50000; 1: 25000; 1: 10000.

му листу карты масштаба 1: 100 000. Каждый лист карты масштаба 1: 50 000 обозначается приписыванием к номенклатуре карты масштаба 1:100 000 одной из четырех заглавных букв русского алфавита А, Б, В, Г (Рис.8, б). Например, А-1-120-Б. Одному листу карты масштаба 1:50 000 соответствует 4 листа карты масштаба 1:25 000, которые обозначаются строчными буквами а,б,в,г. Например, А-1-120-Б- в. Четыре листа карты масштаба 1:10 000 обозначаются цифрами 1,2,3,4, приписываемыми к номенклатуре масштаба 1:25 000, А-1-120-Б- в -3. Планы и участки, площадью до 20 км² могут быть разграфлены с помощью прямоугольника. В основу разграфки в этом случае положен лист плана масштаба 1:5000 с размерами рамки 40×40 см. Листы плана масштаба 1:5000 нумеруются арабским цифрами (Рис. 9).

Рис.9. Примоугольная разграфка и номенклатура листов планов масштабов
