Допуски и посадки

Обозначения условные графические в схемах. Обозначения общего назначения (см. ГОСТ 2.721-74).

Схема деления изделия на составные части ГОСТ 2.711-82.

Обозначения буквенно-цифровые в электрических схемах ГОСТ 2.710-81.

v Предназначены для сокращенной записи сведений об элементах, устройствах и функциональных группах.

v В зависимости от назначения и характера передаваемой информации устанавливаются следующие типы обозначений.

v Высшего уровня – устройства =

v Высшего уровня функциональная группа =

v Конструктивное обозначение +

v Обозначение элемента (позиционное) –

v Обозначение электрического контакта -:

v Адресное обозначение (адрес).

v Структура обозначений

v Условное буквенно-цифровое обозначение записывают в виде последовательности букв и цифр, без пробелов. Соседние группы знаков отдельных обозначений, имеющих самостоятельное смысловое значение разделяют:

v Чередованием буквы и цифры (например, КС25, К2, 25КС, 2К).

v Точкой, если группы состоят только из букв или цифр (например, КС.А,2.25)

v Допускается 01.А1.1312; 01.А.113.12.

v Составное обозначение должно передавать комплексную информацию о части объекта обозначение которого указано последним.

v Например, =Т1=А2-R2 – резистор входит в состав устройства А2, которое входит в функциональную группу Т1.

v Конструктивное расположение каждой функциональной части может быть указано последовательным применением конструктивного обозначениия. Например, +5.24=А2+В4-R5- резистор R5 находится в ячейке В4 в устройстве А2, которое расположено на раме 24 в стойке 5.

v Структура составного условного буквенно-цифрового обозначения в общем виде представлена ниже

Таблица 2.

Обозначение Обозначение Обознач. Адресное

высшего элемента контакта обознач.

уровня

Устройство Функцион. Конструкт. Вид Номер Функция

группа обозначен

=NANA =NANA +NANA- A N F|NANA|: NANA (NANA)

где NANA – любая комбинация из букв и цифр

|NANA| -дополнительная часть, уточняющая функцию.

Например, =А12=Т8+204-К4Н:12(3.L6+15:2)- контакт 12 сигнального реле К4, которое расположено на месте 204 в функциональной группе Т8, входящее в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы 3.

v Обозначение высшего уровня строится из комбинации букв и цифр, например =А23,=А27.

v Обозначение конструктивного расположения

v Применяют координатный (например, +С24 место на конструкции объекта координатами: ряд С колонка 24, +5.24 – ряд 5 колонка 24), позиционный (например, +204 место 204) или координатно-позиционный метод. Способ записи конструктивных обозначений должна быть пояснена в документации на объект, например на сборочном чертеже.

v Допускается также не указывать квалификационный символ, если это не ведет к неправильному пониманию.

v Обозначение элемента

v Вид (буквенный код табл.2 функции элемента) и номер являются обязательными.

v Адресное обозначение состоит из трех частей

v Обозначение части объекта, с которым сопрягается данный документ

v Номер листа, с которым сопрягается данный лист документа

v Адрес другой части документа

v Все части данного адресного обозначения отделяются точкой. Перед номером листа помещают букву L. Например, (3.L01,03) схема 3, 1 и 3 листы, (3.L6.+15:2) второй контакт, расположен на месте (позиция) 15 и изображен на схеме 3 на шестом листе, ХР1(=А3) штырьевая часть ХР1 – соединяется с устройством А3, (А.3.L01.15А) – элемент расположен на схеме 3 на первом листе в зоне 15А.

v Схему деления (код Е1)разрабатывают на стадиитехнического проекта

v При этом указывают: обозначение изделия и его составных частей, наименование изделия и его составных частей, индексы присвоенные изделию заказчиком. Последовательность комплекты, сборочные единицы, детали, комплекты.

АВС.ХХХХХХХХ.ХХХ АВС.ХХХХХХХХ.ХХХЗМ

Навигационны комплект ЗИП

комплекс

6П80

ОКБ «Прибор» ОКБ «Прибор»

АВС.ХХХХХХХХ.ХХХ АВС.ХХХХХХХХ.ХХХЗМ

Гидрокомпас Блок информации

3П12 4П31

ОКБ «Прибор» Предприятие «Вымпел»

АВС.ХХХХХХХХ.ХХХ - вновь разработанные

Помпа изделия и составные части

Завод «Камета» - заимствованные изделия

Рис.47. - покупные изделия

Обозначения условные графические в схемах

В соединении двух деталей, входящих одну в другую, охватывающую поверхность называют отверстием, охватываемую – валом. Характер соединения определяют разностью размеров вала и отверстия.

Размеры подразделяются на номинальные. действительные и предельные.

v Номинальные размеры – одинаковый размер для отверстия и вала. Определяют по ГОСТ 6636-69.(Нормальные линейные размеры)

v Действительный размер – размер, полученный в результате измерения готовой детали

v Предельный размер – это два граничных значения, между которыми находится предельный размер.

v Предельные размеры – два граничных значения.

v Предельное отклонение – разность между предельными и номинальными размерами

v Установлены следующие обозначения

v ES – верхнее отклонение отверстия

v Es – верхнее отклонение вала

v EI – нижнее отклонение отверстия

v ei – нижнее отклонение вала

v Допуск IТ – разность между наибольшими и наименьшими предельными размерами.

v Квалитет 01,0,1,2,...18 – совокупность допусков

v По ИСО – IT7 означает допуск по 7 квалитету.

v Поля допусков отверстий обозначают прописными, валов – строчными буквали латинского алфавита.

v Посадки бывают – с зазором, с натягом и переходная.

v Существуют две системы допусков и посадок система отверстия и система вала.

v Система отверстия – система посадок при котором отверстие постоянно, а изменяются валы. При этом, нижнее отклонение отверстий равно нулю.

v Система валов – вал постоянный, отверстия изменяются и верхнее отклонение валов равно нулю.

v Система отверстия основная.

v Условное обозначение поля допуска состоит из буквы основного отклонения и буквы квалитета. Например, h6,k7 и.т.д. – для валов, H7,K7 и.т.д.– для отверстий.

Условные обозначения видов допусков формы и расположения поверхностей на чертежах.

v Допуск формы

v Допуск прямолинейности

v

v плоскостности

v

v круглости

v

v цилиндричности

v

v профиля продольного сечения

v

v Допуск расположения

v Допуск параллельности

v

v перпендикулярности

v

v наклона

v

v соосности

v

v симметричности

v

v позиционный допуск

v

v пересечения осей

v Суммарные допуски формы и расположения

v допуск радиального биения, торцевого биения, биения в заданном

v направлении

v

v полного радиального и торцевого биения

v формы заданного профиля, формы заданной поверхности

v Первый знак – знак допуска

v Второй – числовое значение допуска

v Третий – буквенное обозначение базы (баз) с которыми связан допуск.




Зависимы допуска формы и расположения обозначают знаком М.

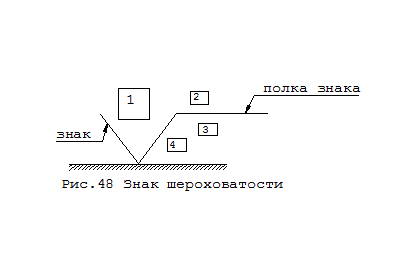

v Шероховатость поверхности. (Рис.48)

1- параметр шероховатости

2- вид обработки поверхности

3- базовая длина по ГОСТ 2789-73

4- условное обозначение направление неровностей.

- вид обработки конструктором не устанавливается

- обработка с удалением слоя материала (точение, сверление, шлифование)

- обработка без удаления слоя материала (литье, объемная штамповка, прокат)

- поверхности, не обрабатываемые по данному чертежу

- вид обработки указывается, когда он является единственным для получения требуемого качества

- помещается в правом верхнем углу при одинаковой шероховатости для всей поверхности

- когда часть поверхности не выполняется по данному чертежу.
