Правила выполнения электрических схем. ГОСТ 2.702-75

Позиционное Зона Наименование Кол. Примечание.

Схемы. Виды и типы. Общие требования к выполнению. ГОСТ 2.701-84.

Проводник Поз. Присоединения Длина Примечание

Обозначение Адреса

проводника присоединения

обоих концов

v В технических требованиях.

v В виде схематического изображения на поле чертежа. Обозначения контактов соединительных устройств наносят у точки соединения проводников. Над линией проводника должен быть нанесен номер позиции материала провода в спецификации.

v Виды и типы схем и их код.

v Электирические – код Э

v Гидравлические – Г

v Пневматические – П

v Оптические – Л

v Вакуумные – В

v Деления - Е

v Кинематические - К

v Энергетические – Р и др.

v Комбинированные - С.

v Схемы подразделяются на

v Структурные – код 1

v Функциональные - 2

v Принципиальные (полные) - 3

v Соединения (монтажные) - 4

v Подключения - 5

v Общие - 6

v Расположения - 7

v Объединенные – 8

v Например, схема электрическая принципиальная – Э3, Для таблицы имеющей код – Т, обозначение будет ТЭ3.

v Общие требования к выполнению

v Построение схемы

v Схемы выполняются без соблюдения масштаба, действительное пространственное расположение составных частей учитывают приближенно.

v Графическое обозначение элементов (устройств, Функциональных групп) располагать таким образом, чтобы получить наилучшее представление о структуре и взаимодействии составных частей.

v При расположении схемы на нескольких листах

v Для Принципиальных и функциональных схем на каждом листе располагают определенную функциональную группу.

v Для схем соединений часть изделия расположенную в определенном месте пространства или определенной функциональной цепи.

v Расстояние между линиями графического обозначения не менее1 мм.

v Между линиями связи не менее 3 мм.

v Расстояние между графическими обозначениями не менее 2 мм.

v Устройства имеющее самостоятельную принципиальную схему сплошной линией, не имеющей – штрих-пунктирной линией.

v Линии связи выполняют толщиной 0.2. 1.0 мм и должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее число изломов и пересечений.

v Перечень элементов помещают на первом листе или в виде самостоятельного документа и выполняют в виде таблицы код- П и записывают в спецификацию после схемы к которой он выпущен, элементы записывают группами в алфавитном порядке:

обозначение Тех данные

не указанные в

20 наименовании

110 10

Элементы в перечень записывают в алфавитном порядке буквенных позиционных обозначений. Цифровые значения в порядке возрастания.

v Текстовая информация

v На схемах допускается помещать различные технические данные (например, о недопустимости совместной прокладки некоторых проводов, жгутов), номинальные параметры устройств, диаграммы, таблицы замыкания контактов и.т.д.)

v Текстовые данные могут располагаться рядом с графическим обозначением, внутри них, над линиями связи, в разрыве линий связи, на свободном месте.

v Правила выполнения комбинированных схем

v Элементам одного вида схем присваивают позиционные обозначения сквозные в пределах схемы и для отличия одинаковых обозначений различных схем например гидравлической и электрической. Подчеркивают одной или двум линиями.

v Пояснения терминов, исползуемых в стандарте

1. Элемент схемы – составная часть схемы. Выполняющая определенную функцию которая может быть разделена на части, имеющие самостоятельное значение (резистор, трансформатор)

2. Устройство – совокупность элементов, объединенную в единую конструкцию.

3. Функциональная группа – элементы выполняющие определенную функцию и не объединенные в одну конструкцию.

4. Функциональная часть – часть функциональной группы.

5. Функциональная цепь – линия, канал определенного назначения. Например, канал звука.

6. Схема структурная – схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи. Схемы структурные предшествуют разработки схем другого типа и для общего ознакомления с изделием.

7. Схема функциональная – схема разнясняющая определенные процессы. Протекающие в отдельных функциональных цепях изделия (установки) и (или) изделия в целом. И для изучения принципов работы изделий при их наладке, контроле, ремонте, а также служат основанием при разработке других конструкторских документов. например схем соединений (монтажных) и чертежей.

8. Схема принципиальная (полная) – схема. Определяющая полный состав элементов и связи между ними и, как правило, дающая детальное представление о принципах работы изделия (установки).

9. Схема соединений (монтажная) – схема, показывающая соединение составных частей изделия, способы соединений и крепления проводов, жгутов и.т.д.

10. Схема подключения – схема, показывающая внешние подключения изделия.

11. Схема общая – определяет составные части комплексов и соединения их на месте эксплуатации.

12. Схема расположения – показывает относительное расположение изделий и составных частей.

13. Схема объединенная– 2 и более различных схем на черт.

v Правила выполнения структурных схем.

v Изображают все основные функциональные части изделия (элементы устройства и функциональные группы) и основные взаимосвязи между ними.

v Функциональные части изображают в виде прямоугольников или условных графических обозначений.

v Схема должна давать наглядное представление о последовательности взаимодействия функциональных частей изделия.

v Правила выполнения функциональных схем.

v Изображают функциональные части изделия, участвующие в процессе и связи между ними.

v Дает наглядное представление о последовательности процессов.

v Для каждого устройства, элемента присваивают позиционное обозначение.

v Правила выполнения принципиальных схем.

v На принципиальной схеме выполняют электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов. Все электрические связи между ними, а также электрические элементы (соединения, зажимы и.т.д.) которыми заканчиваются входные и выходные цепи.

v Схемы выполняют для изделий находящихся в отключенном состоянии.

v Элементы, используемые частично можно изображать только используемые части.

v Элементы изображают совмещенно или разнесенно.

v При выполнении строчным способом допускается нумеровать строки арабскими цифрами(рис.20)

v

Выводы неиспользованных частей изображают короче (рис.21)

v Схемы выполняют в однолинейном или многолинейном виде (рис.22)

v При изображении различных функциональных цепей допускается различать их толщиной линии.

v

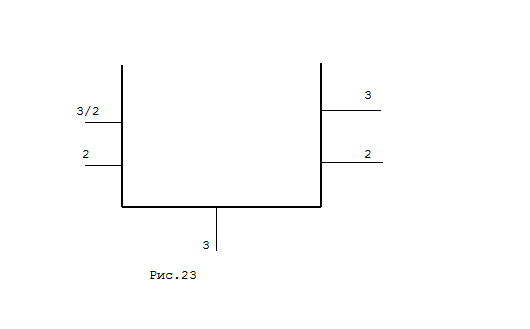

Для упрощения схемы несколько электрически несвязанных линий можно сливать. Но каждую линию изображать отдельно при подходе к кантактам. При слиянии линий их помечают в месте слияния, а при необходимости с обоих концов.

v Линии слияний, как правило, не должны иметь разветвлений, при необходимости разветвлений их количество указывают после порядкового номера через дробную черту (рис.23)

v Позиционные обозначения элементам (устройствам) следует присваивать в пределах изделия (установки). Порядковые обозначения в пределах группы элементов (устройств) с единицы, например, R1, R2, C1, C2 и сверху вниз в направлении слева направо в соответствии с последовательностью расположения элементов. С правой стороны графического обозначения или над ним.

v На схеме, в которые входят функциональные группы сначала присваивают обозначения нефункциональным группам, а затем функциональным.

v

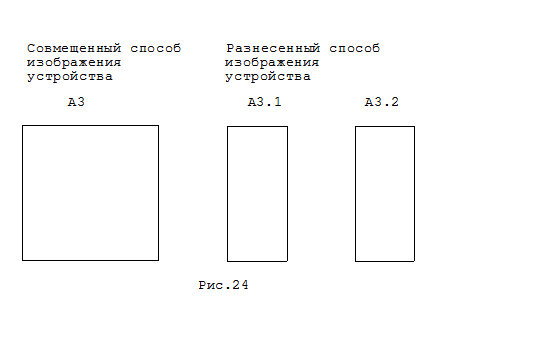

При изображении разнесенным способом обозначение около каждой составной части (рис.24)

v

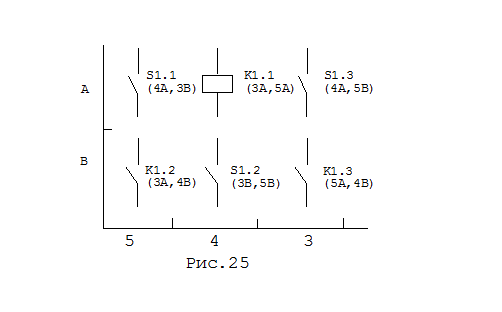

Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа или под позиционным обозначением допускается указывать в скобках обозначения зон или номера строк, в которых изображены все остальные составные части этого элемента (рис.25)

v При изображении отдельных элементов устройств в разных местах в состав позиционных обозначений должно быть включено позиционное обозначение устройства в которое они входят. Например, =А3-С5 – конденсатор С5, входящий в устройство А3.

v Или обозначение функциональной группы. Например, =Т1-С5 конденстор С5 входит в функциональную группу Т1.

v

Сведения об устройствах помещают около графических обозначений в виде (рис.26)

Номиналы резисторов и конденсаторов дорускается изображать упрощенно

Для резисторов

v 0-999 ом без указания единиц измерения

v 1*10³-999*10³ строчная к (килоом)

v 1*10⁶-999*10⁶ в мегаомах прописная М

v свыше 1*10⁹ – гекаом Г

Для конденсаторов

v 0-9999*10^-12 – в пикафарадах без обозначений.

v 1*10^-6-9999*10^-6 – микрофарадах мк.

v Адрес должен обеспечивать однозначность присоединения. Например, если выходной контакт изделия должен быть соединен с пятым контактом третьего соединителя устройства А, то записываем: =A-X3:5 или “Прибор А”, если обеспечивается однозначность.

v Характеристики входных и выходных цепей изделия, а также адреса их внешних подключений рекомендуется записывать в таблицы, взамен условных графических обозначений

Х1 – (условное графическое обозначение контакта – гнезда или штыря)

Конт. Цепь Адрес

1 f=0.3…3кГц; R=600 Ом =А-Х1:1

2 u вых=0.5В; R=600 Ом =А-Х1:2

3 u вых=+60В; R=600 Ом =А-Х1:3

4 u вых=+20В; R=600 Ом =А-Х1:4

v При наличии условных графических обозначений

Конт. Цепь Адрес

1 f=0.3…3кГц;R=600 Ом =А-Х1:1

2 u вых=0.5В;R=600 Ом =А-Х1:2

3 u вых=+60В;R=600 Ом =А-Х1:3

4 u вых=+20В;R=600 Ом =А-Х1:4

v Аналогичные таблицы помещают на линиях не заканчивающиеся на схеме соединителями, платами и.т.д.

Для многоконтактных соединений можно применять графические обозначения, не показывающие отдельные контакты, а применять

v 1) Если таблицы помещены на поле схемы или на последующих листах, то им присваивают позиционные обозначения соединений, к которым они составлены рис.27

Х2

а) Конт. Адрес Цепь Адрес б) Конт. Адрес

внешний

1 5 +27В =А1-Х1:1 1 -К1:3

2 20 -27В =А1-Х1:2 2 -К1:5

а)– таблица помещаемая на свободном месте или последующих листах,

б) – таблица - помещаемая около изображения соединителя.

Рис.27

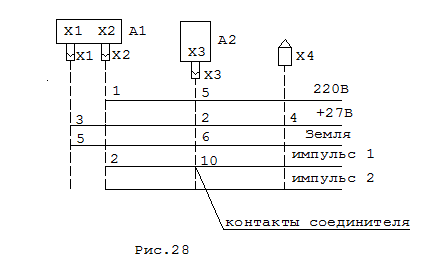

v 2) Еще один способ изображения соединения или соединения с контактами соединителя изображают разнесенным способом (рис.28).

v При изображении устройств в виде прямоугольника допускается в прямоугольнике взамен условных графических обозначений входных и выходных параметров помещать таблицы с характеристиками входных и выходных цепей (рис.29), а вне прямоугольников таблицы внешних присоединений (рис.30).

А1 А5 А12

Х1 Х2 Х5 Х13 Х3

Конт. Цепь Цепь Конт. Цепь

1 Корпус Корпус 1 +80В 1

2 +150В +27В 2 -80В 2

3 -150В -27В 3 -3В 3

4 Сигнал А Сигнал Б 4 -24В 4

Пеленг 5

Рис.29

А2 А1

Х1 Х4 ХТ1

Цепь Конт. Адрес Цепь Конт. Адрес

Сигнал Б 1 =А4-Х3:1 0-30В 1 А3-ХТ2:1

Сигнал В 2 =А4-Х3:2 Корпус 2 А3-ХТ2:5

+12В 3 Х2:1 -12В 3 Х32:6

-12В 4 Х2:2 +12В 4 Х32:7

рис.30

v Если в изделие входит несколько одинаковых устройств то схему устройства помещают на свободном поле схемы с надписью:”Схема бловов А1-А4”.

v Правила выполнения схем соединений.

v На схеме соединений изображают все устройства и элементы входящие в состав изделия в виде прямоугольников или упрощенных очертаний с позициционным обозначением, а также все соединения, входные и выходные элементы в действительном их размещении.

v Допускается не показывать отдельные контакты, а помещать таблицу (рис.31).

Конт. Номер

провода

1 3

2 1

3 4

4 2

Рис.31

v Провода допускается сливать в одну линию, а при подходе к контакту каждый провод или жилу кабеля изображают отдельно, или обрывают группу проводов и помещают таблицу (рис.32) и (рис.33).

=А1-Х5:5 или =А1-Х1:5

А3

Блок 5

Цепь Конт. Адрес Конт. Номер Адрес

провода

Корпус 1 =А1-Х4:2 0-30В 1 =А1-Х1:2

+150В 2 =А1-Х7:6 Корпус 2 =А1-Х2:5

+12В 3 =А1-Х4:3 -12В 3 -К2:6

-12В 4 =А1-Х3:2 +12В 3 -К2:7

Рис.32 Рис.33

v На схеме изделия в состав которого входят многожильные многоконтактные элементы указание о присоединении проводят одним из следующих способов (рис.34) и (рис.35)

Конт. Номер Конт. Номер

провода провода

1 4 2 1

3 5 5 4

6 3 4 2

Рис.35.

v Проходные изоляторы, сальники, гермоводы изображают в виде условных графических обозначений (рис.36)

Изолятор проходной Гермоотвод Сальник

Рис.36

v На схеме должны быть указаны

v Для одножильных проводов – марка, сечение, и, при необходимости, расцветка.

v Для кабелей, записываемых в спецификацию как материал – марка, количество и сечение жил и, при необходимости, количество занятых жил около линий, изображающих провода в прямоугольнике справа от обозначения.

v В случае затрудненности отыскания соединений или если не указаны места соединений выпускают таблицу соединений на первом листе или в виде отдельного документа. При этом буквенно-цифровое обозначение соединителя элементов или устройств, разделяют запятой (Например, А3,А4) при этом для жгута, кабеля записывают «жгут 1» или «жгут АВС.ХХХ013 провод 5», а в графе данные провода записывают марку, сечение, и расцветку.

Обозначение Откуда идет Куда идет Данные Примечание

провода провода

20 52 52 30

Обозначение Соединения Данные Примечание

провода провода

20 100 30

v Правила выполнения схем подключения.

v На схеме должны быть указаны изделия в виде прямоугольников, входные и выходные элементы с позиционными обозначениями.

v Вводные элементы (например, сальники, гермоводы, проходные изоляторы), через которые проходят провода и кабели.

v Правила выполнения общих схем.

v Правила выполнения схем расположения.
