Установки ACIS1/ACIS0
ACIS1 | ACIS0 | Описание |
Любое изменение состояния выхода компаратора | ||
Зарезервировано | ||
Изменение состояния выхода компаратора с «1» на «0» | ||
Изменение состояния выхода компаратора с «0» на «1» |
Примечание: При изменении битов ACIS1/ACIS0 прерывания от аналогового компаратора должны быть запрещены сбросом бита разрешения прерывания в регистре ACSR. Иначе прерывание может произойти при изменении битов.
Основные параметры аналогового компаратора приведены в табл.10.2.
Основные параметры аналогового компаратора
Обозн. | Параметр | Условия | min | max | Ед.изм |
VACIO | Входное напряжение смещения | VCC=5B, VIN=VCC/2 | 40,0 | мВ | |
IACLK | Ток утечки на входе | VCC=5B, VIN=VCC/2 | -50,0 | 50,0 | нА |
tACPD | Время отклика | VCC=2,7B, VCC=4B | нс |
Микроконтроллер AT90S/LS8535 имеет в своем составе 8-канальный 10-разрядный АЦП последовательного приближения. В качестве входов модуля АЦП используются выводы порта А.
|
|
Для питания модуля АЦП в микроконтроллере предусмотрены 2 вывода: AVCC (напряжение питания) и AGND (аналоговая «земля»). Напряжение на выводе AVCC не должно отличаться от напряжения питания микроконтроллера больше чем на ±0,3 В, а аналоговая «земля» соединена с цифровой в одной точке. Имеется также вывод AREF для подключения к АЦП внешнего источника опорного напряжения. Напряжение, подаваемое на этот вывод, должно находиться в диапазоне 0...VСС.
АЦП может работать в двух режимах:
- режим одиночного преобразования. В этом режиме запуск каждого
преобразования инициируется пользователем;
- режим непрерывного преобразования. В этом режиме запуск преобразований выполняется непрерывно через определенные интервалы
времени.

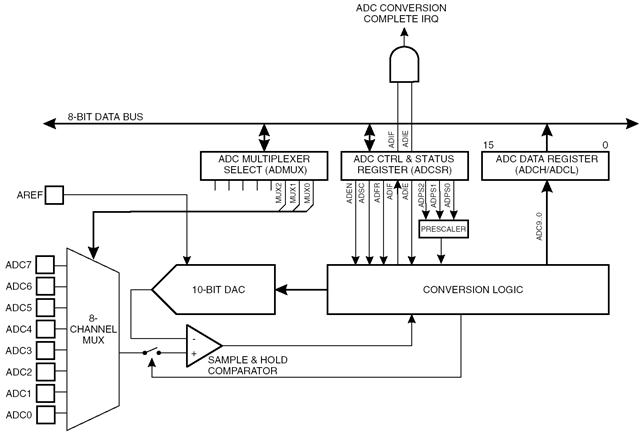

Структурная схема модуля АЦП приведена на рис.11.1.
Рисунок 11.1 - Структурная схема модуля АЦП
Управление модулем АЦП и контроль его состояния осуществляется с помощью регистра ADCSR, расположенного по адресу $06 ($26). Формат это регистра приведен на рис.11.2, а краткое описание функций разрядов
метра приведено в табл.11.1. Подробно использование различных выводов регистра будет описано далее.
