Магнитографы.
На них запись измерений при испытаниях производится регистраторами различных типов с ферромагнитной лентой в качестве носителя информации. Можно воспроизводить и перезаписывать запись на фото ленту. Упрощается математическая обработка параметров, быстро протекающих случайных процессов. Широко применяется в полевых измерительно-информационных комплексах использующихся при испытаниях машин на машиноиспытательных станциях, НИИ КБ и др.
Марки применяемых магнитографов: МО-36 и РФ ВНИИВ.
В практике испытаний машин используются универсальные тензометрические усилители переменного тока, работающие на несущей частоте. Из них широко распространены четырехканальный усилитель ТА-5 и восьмиканальный 8АНЧ-7М. Они имеют достаточно сложные функциональные и принципиальные электрические схемы.
В функциональной схеме одного канала усилителя 8АНЧ-7М ламповый генератор G несущей частоты, питаемый постоянным напряжением 270 В от блока питания S1, вырабатывает переменный ток с частотой 3500 Гц (несущая частота).
|
|
Функциональная схема одного канала тензоусилителя 8АНЧ-7М |
Этот ток усиливается в усилителе мощности 1 и подается через трансформатор на полумост 2, который с датчиком D
Когда создается разбаланс моста, в его диагональ поступает напряжение несущей частоты, амплитуда которого изменяется пропорционально сопротивлению датчика с частотой, соответствующей частоте исследуемого процесса. Таким образом, на несущуючастоту накладывается частота исследуемого процесса. С измерительного моста теперь снимается напряжение несущей частоты, модулированное по амплитуде напряжением сигнала датчика.
Напряжение модулированной частоты подается в усилитель канала 3, а после усилителя — в фазочувствительный детектор 4, В последний одновременно от усилителя мощности подается напряжение несущей частоты, сдвинутое на полупериод по фазе. Это напряжение коммутирует работу диодов детектора 4, и он работает как выпрямитель, пропуская напряжение только одного знака.
Выпрямленный сигнал модулированной частоты от детектора 4 поступает на фильтр 5, который пропускает лишь напряжение низкой частоты и выделяет таким образом усиленное напряжение сигнала датчика, подаваемое на осциллограф.
Несущая частота во много раз больше частоты регистрируемого процесса, поэтому огибающая модулированной несущей частоты, т. е. сигнал на выходе усилителя, полностью воспроизводит сигнал датчика.
Несущая частота во много раз больше частоты регистрируемого процесса, поэтому огибающая модулированной несущей частоты, т. е. сигнал на выходе усилителя, полностью воспроизводит устройство во Т, которое при необходимости подает масштабный сигнал в канал.

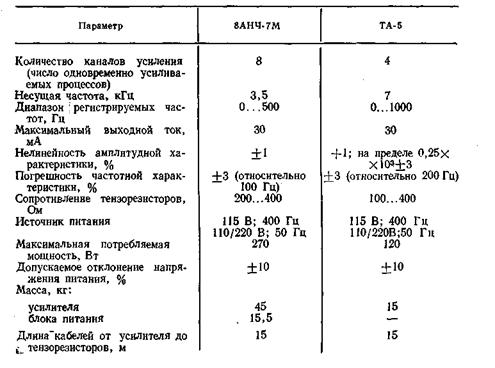

Технические характеристики усилителей
