Определение деформаций и напряжений по показаниям тензодатчиков.
Зависимость между величиной, измеряемой деформации и регистрирующим током или сопротивлением устанавливает тарировка тензодатчика. Наиболее надежна тарировка тензодатчика наклеенного на испытываемую деталь, которая подвергается деформации в условиях аналогичных рабочим.
Этот способ не всегда осуществим, потому в ряде случаев прибегают к искусственным приемам. На балке равного сопротивления создают схему расположения датчиков эквивалентную рабочей. И деформируя балку заданными нагрузками торируют датчики совместно с измерительно-регистрирующими приборами. По полученным данным строят торировочный график.

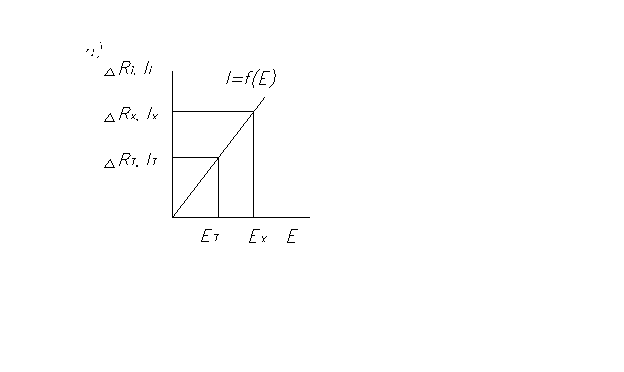

Истинное значение измеряемой деформации при непосредственном отсчете по измеряемой величине по прибору
.
При отсчете измеряемой величины по балансирующему устройству с учетом сопротивления пользуются
,
где - относительная деформация, измеряемая на детали;
- относительная деформация при торировке;
- ток и сопротивление, измеренные при деформации детали;
- ток и сопротивление, измеренные при торировке.
Электрическая торировка осуществляется подачей независимого постоянного масштабного сигнала на вход измерительного аппарата или включением эталонного масштабного сопротивления параллельно одному из плеч моста. При замерах фиксируется отклонение , затем измеряют деформации, которые для динамической нагрузки записывают в виде кривой с высотой ординаты hх (б).
Искомая относительная деформация определяется из следующих соотношений
; .
Определяется масштаб электрической тарировки и осциллограммы.
При измерениях необходимо соблюдать равенство масштабов, т. е. М=Мосц.

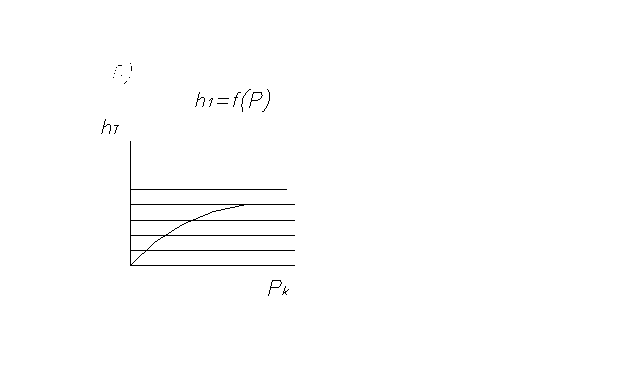

Указанные методы справедливы в области линейной характеристики измеряемой аппаратуры. При нелинейной характеристики приборов деформации или напряжения определяют по тарировочным кривым или сеткам предварительной тарировки каналов измерения (сх. в).
