Пример
Найти решение транспортной задачи, исходные данные которой приведены в таблице
Пункты отправления | Пункты назначения | Запасы | |||||
В1 | В2 | В3 | В4 | ||||
А1 А2 А3 | |||||||
Потребности | |||||||

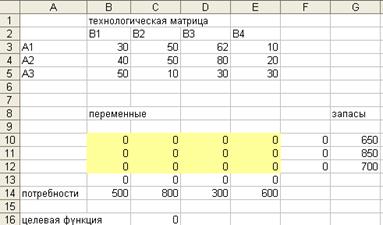

В ячейки B3:E5 введем технологическую матрицу, в ячейки B10:E12 – план перевозок (ответ), в ячейки G10:G12 – запасы, в ячейки B14:E14 – потребности, в ячейки F10:F12 – суммы перевозок по каждому пункту отправления, формулы имеют вид:
=СУММ(B10:E10)
=СУММ(B11:E11)
=СУММ(B12:E12)
В ячейки B13:E13 введены суммы перевозок по каждому пункту назначения:
=СУММ(B10:B12)
=СУММ(С10:С12)
=СУММ(D10:D12)
В ячейку С16 введена целевая функция, формула которой имеет вид
=СУММПРОИЗВ(B3:E5;B10:E12).
В диалоговом окне Поиск решения в поле Установить целевую ячейку вводим ячейку С16, устанавливаем переключатель Равной в положение «минимальному значению», в поле Изменяя ячейки вводим диапазон ячеек В10:E12, в поле Ограничения вводим ограничения:
F10=G10
F11=G11
F12=G10
B13=B14
C13=C14
D13=D14
E13=E14
B10:E12=цел
B10:E12>=0

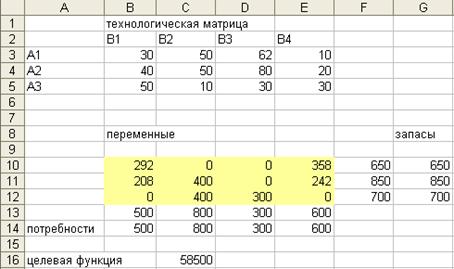

После нажатия кнопки Выполнить получаем ответ, представленный на рисунке.
Транспортная задача с дополнительными ограничениями

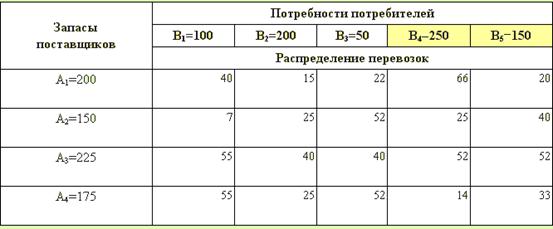

а) Обязательные поставки. Дана транспортная следующая таблица
Таблица 3
Пусть, в силу определенных обстоятельств (например, госзаказ), третий поставщик А3, несмотря на фактические затраты, обязан поставить четвертому потребителю В4 не менее 100 единиц продукции.
В этом случае на соответствующую поставку вводят дополнительное ограничение: x34 >100. При решении задачи в Excel данное ограничение вводят для соответствующей ячейки.
б) Запрет на перевозку. Запрет перевозок при решении транспортной задачи достигается за счет введения стоимости перевозки единицы груза cij намного большей, чем стоимость остальных перевозок. Например, если по каким-то соображениям необходимо запретить перевозку от 1-го поставщика к 1-му потребителю, то вместо тарифа на перевозку с11 исходной транспортной задачи следует записать некоторое большое число М, которое намного превышает наибольшую стоимость перевозки груза. Так как задача решается на минимум функции, а стоимость с11 довольно высокая, то в оптимальном плане объем перевозки хij будет равен нулю.
Если же при решении транспортной задачи все-таки окажется, что запрещенная перевозка отлична от нуля при достаточно высокой стоимости перевозки груза в данной клетке, то это значит, что спрос j-го потребителя невозможно удовлетворить без i-го поставщика.
в) Задача с ограниченной пропускной способностью. Пусть в исходной задаче, приведенной в таблице 3, в силу некоторых обстоятельств по каналу А2-В1, несмотря на низкую стоимость перевозок, можно поставить не более 125 единиц продукции.
В этом случае на соответствующую поставку вводят дополнительное ограничение: x21 <125. При решении задачи в Excel данное ограничение вводят для соответствующей ячейки.
г) Задача с фиксированной поставкой. Пусть объем dij поставки груза от i-го поставщика к j-му потребителю должен быть строго определенным. Эту поставку следует включить в оптимальный план даже в том случае, если она невыгодна.
В этом случае на соответствующую поставку вводят дополнительное ограничение: xij = dij. При решении задачи в Excel данное ограничение вводят для соответствующей ячейки.
Транспортная задача с промежуточными пунктами.
Одно практически важное обобщение классической транспортной задачи связано с учетом возможности доставки товара от i -го поставщика к j -му потребителю по маршруту, проходящему через некоторый промежуточный пункт (склад). Так, например, промежуточные пункты являются составной частью распределительной системы любой крупной компании, имеющей сеть магазинов во многих городах. Такая компания обычно имеет зональные оптовые базы (поставщики, источники), снабжающие товарами более мелкие региональные склады (промежуточные пункты), откуда эти товары поступают в розничную торговую сеть (потребители, стоки). При этом товар для каждого фиксированного стока в общем случае может быть доставлен не из любого источника и по маршрутам, не обязательно проходящим через все промежуточные пункты. Кроме того, промежуточные пункты могут обладать вполне определенной спецификой. Так, например, при транспортировке товара от источника к стоку по маршруту, проходящему через склад, часть товара может быть использована для создания неприкосновенного запаса на складе.
