Барботажный абсорбер

Центробежные

Пневматические

Гидравлические

Центробежные распылители

Пневматические,распылители газа.

Работающии под давлением жидкости.

Разбрызгивание в гидравлических распылителях происходит при давлении жидкости 0,35 до 70МПа

Достоинство	Недостатки
ü высокое давление обеспечивают очень мелкое диспергирование	ü плохо регулируется, ü эрозия материала

Пригодны для распыления жидкости с высокой вязкостью (масла). Давление воздуха или пара от 0,14 до 0,56 МПа

Вращающийся с большой скоростью диск, на который подводится жидкость распространяющаяся по нему тонкой плёнкой и отбрасываемая к периферии.

Центробежный распылитель пригоден для разбрызгивания густых жидкостей.

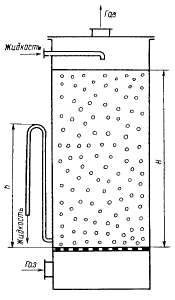

Барботажные абсорберы — аппараты, в которых поверхность

контакта между жидкостью и газом образуется в результате дробления газа на струи и пузырьки, барботируюшие через слой жидкости. Такие режимы осуществляются в тарельчатых колоннах с колпачковыми, ситчатыми и провальными тарелками.

Основной особенностью тарельчатых колонн является
ступенчатый характер осуществляемых в них процессов, так как газ и
жидкость последовательно вступают в контакт на отдельных стадиях (тарелках) аппарата.

Многочисленные виды барботажных абсорберов можно разделить на следующие типы:

• Абсорберы со сплошным барботажным слоем, в которых осуществляется непрерывный контакт между фазами;
• Абсорберы тарельчатого типа со ступенчатым контактом между фазами;
• Абсорберы с плавающей(подвижной) насадкой;
• Абсорберы с механическим перемешиванием жидкости.

1) Колпачковая тарелка бывает с круглыми, туннельными отверстиями.

Коллоны с колпачковыми тарелками.

1-тарелка,2-патрубок,3-колпачок,4-переливная труба

В колпачковых тарелках газ барботирует через жидкость, выходя из прорезей колпачков, расположенных на каждой тарелке. В прорезях газ дробится на мелкие струйки, которые по выходе из прорези поднимаются вверх и, проходя через слой жидкости на тарелке, сливаются друг с другом.

В колоннах с колпачковыми тарелками находятся тарелка 1 с патрубками 2, закрытые сверху колпачками 3 (число колпачков на тарелке определяется ее конструкцией). Нижние края колпачков снабжены зубцами или прорезями в виде узких вертикальных
щелей. Жидкость перетекает с тарелки на тарелку через переливные трубы 4. Уровень жидкости на тарелке соответствует высоте, на которую верхние концы переливных труб выступают над тарелкой. Чтобы жидкость перетекала только по переливным тру-
бам, а не через патрубки 2, верхние концы патрубков должны быть выше уровня жидкости. Нижние края колпачков погружены в жидкость так, чтобы уровень жидкости был выше верха прорезей.

Газ проходит по патрубкам 2 в пространство под колпачками и
выходя через отверстия между зубцами или через прорези в колпачках, барботирует через слой жидкости.

Достоинство	Недостатки
ü хороший контакт между фазами ü пригодны для работ с загрязнёнными средами.	ü сложность конструкции, ü высокое гидравлическое сопротивление.

2) Ситчатые, имеют ограниченное применение т.к. диаметр отверстий 2-8мм.,по этому легко забиваются.

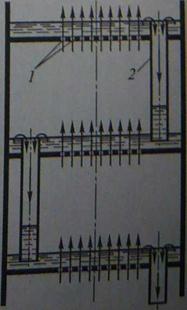

Колонны с ситчатыми тарелками.

Ситчатые тарелки имеют отверстия 1 диаметром 2... 5 мм. Газ проходит через отвер-
стия и барботирует слой жидкости на тарелке. При нормальной работе колонны жидкость не протекает через отверстия, так как она поддерживается снизу давлением газа. Высота слоя жидкости на тарелке составляет 25... 30 мм и определяется положением верхних концов переливных труб 2.

Достоинство	Недостатки
ü простотой устройства ü высокой эффективностью.	ü они удовлетворительно работают лишь в ограниченном диапазоне нагрузок ü отверстия в тарелках могут легко забиваться.

При малых нагрузках, когда скорость газа
мала, жидкость протекает через отверстия, и работа колонны нарушается. При
больших нагрузках гидравлическое сопротивление тарелки сильно возрастает, при-
чем наблюдается значительный унос жидкости.

3) Провальные отличаются отсутствием переливных труб.

Колонные с провальными тарелками

В провальных тарелках отсутствуют переливные трубы, вследствие этого газ и жидкость проходят через одни и те же отверстия.

1-щели,2-труба,3-перфорироанный лист
