Пневмоклапан автосцепки

Для обеспечения надежного соединения НМ и ТМ из вагонных в поездные при сцепе вагонов.

Клапаны междувагонных воздухопроводов расположены на переднем фланце корпуса головы автосцепки: верхний клапан - для ТМ, нижний - для НМ.

Устройство.

По контсрукции оба клапана одинаковы и состоят из следующих частей:

-корпус, запрессованный в торец автосцепки;

-латунное (стальное) кольцо, размещенное внутри корпуса;

-резиновое уплотнительное кольцо, вставленное в кольцевую расточку металлического кольца;

-упорная пружина;

-резиновая центрирующая трубка;

-задний фланец с угольником, штуцером и 2-мя стяжными болтами.

По нормам эксплуатации металлическое кольцо должно выступать за торец автосцепки на 3-6,5мм, а резиновое уплотнительное кольцо должно выступать за торец металлического не менее, чем на 0,5мм.

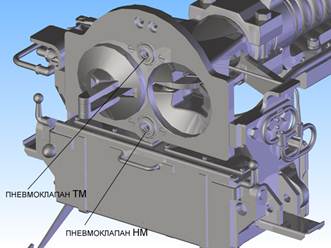

Рис.19. Пневмоклапан автосцепки (внешний вид).

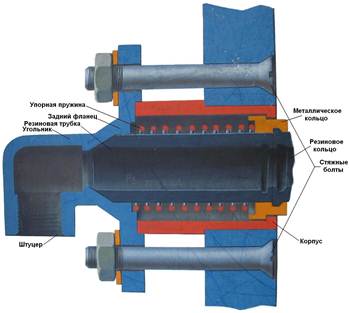

Рис.20. Пневмоклапан автосцепки (в разрезе).
