С Х Е М А Р А Б О Т Ы

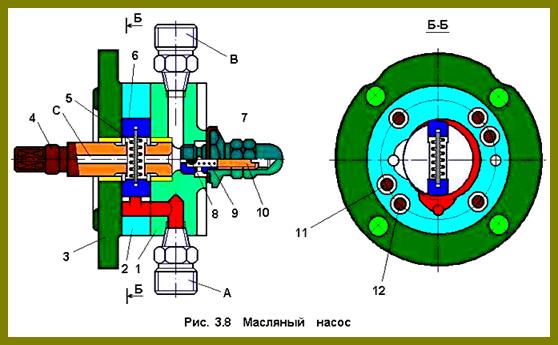

Крышка, 2- корпус насоса, 3- фланец, 4- валик, 5,9- пружины, 6- лопасть, 7- корпус редукционного клапана, 8- собственно клапан шарового типа, 10- регулировочный винт, 11-штифт, 12- шпильк

Корпус, 2- решетка, 3- распорная пружина, 4- прокладка, 5,6- шайбы, 7- втулка, 8- упорная шайба, 9- пружина, 10- шпилька, 11- шплинт.

Воздушный фильтр компрессора КТ6-Эл.

Предназначен для очистки всасывающего в компрессор сжатого воздуха и состоит из фланца 1, кожуха 4 и сетчатых цилиндров 2 и 3, между которыми заложена фильтрующая набивка из конского волоса или латунной проволоки диаметром 0,05 мм, или помещены три кольца из капронового волокна, обработанного специальной эмульсией. Во фланце имеется резьбовое отверстие для подключения к всасывающей трубе компрессора.

Воздух всасывается через кольцевой зазор между фланцем и кожухом, проходит через фильтрующую набивку и поступает в компрессор.
