Перекрыша

После прекращения разрядки ТМ через кран машиниста разрядка ЗК в атмосферу продолжается через атмосферный клапан 14 до тех пор, пока давление в ней не уравняется с давлением ТМ. Магистральная диафрагма при этом занимает среднее положение (положение перекрыши) и атмосферный клапан закрывается. Клапан дополнительной разрядки при этом остается приоткрытым.

При перетекании воздуха из ЗР в ТЦ растет давление и в ТК. Когда давление в ней станет выше, чем усилие режимных пружин на уравнительный поршень, последний начинает перемещаться вправо, сжимая пружины. При этом начинает уменьшаться кольцевой зазор между тормозным клапаном и его седлом в полном штоке. Следовательно, уменьшается и темп перетекания воздуха из ЗР в ТЦ. При посадке тормозного клапана на седло ТК оказывается изолированной от ЗР, и в ТЦ устанавливается определенное давление, которое зависит от величины снижения давления в ТМ и установленного на ВР режима торможения.

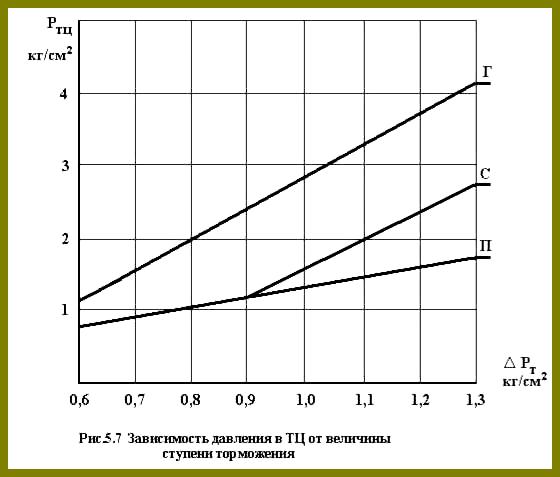

Чем сильнее давление режимных пружин 10 и 11 на уравнительный поршень, тем при большем давлении воздуха в ТК он начнет движение в положении перекрыши. Поэтому для получения различных режимов торможения (порожнего, среднего и груженого) изменяют усилие режимных пружин 10 и 11 на уравнительный поршень. Это достигается изменением положения рукоятки переключателя режимов торможения. (Табл. 5.1). Зависимость давления в ТЦ на различных режимах от ступени торможения показана на рис. 5.7.

Уравнительный поршень в положении перекрыши поддерживает в ТЦ определенное установленное давление. Так, например, при утечках сжатого воздуха из ТЦ, понижается давление и в ТК. Под действием режимных пружин уравнительный поршень переместится влево, отжимая от седла тормозной клапан 8,. что приведет к появлению кольцевого зазора между тормозным клапаном и торцовой частью полого штока. При этом воздух из ЗР через открывшийся тормозной клапан начнет перетекать в ТК, а из нее в ТЦ. При превышении давления воздуха в ТК усилия режимных пружин, уравнительный поршень перемещается вправо и тормозной клапан закроется. ЗР через обратный клапан 7 пополняется из ТМ.

ВР № 483 в положении перекрыши защищен от самопроизвольного отпуска на равнинном режиме при незначительном (не более 0,3 кгс/см²) самопроизвольном повышении давления в ТМ. При этом магистральная диафрагма прогнется в сторону крышки и нижний правый радиальный канал плунжера выдвинется в полость «П». Воздух из РК начнет перетекать в ЗК, перемещая магистральную диафрагму в среднее положение. При этом возможно незначительное понижение давления в ТЦ. однако полного отпуска не произойдет.

Режимы включения ВР усл.№ 483 на вагонах (не оборудованных авторежима)

*) Примечание: Груженый режим на вагонах с композиционными колодками в соответствии с требованиями Инструкции по эксплуатации тормозов подвижного состава железных дорог № ЦТ-ЦВ-ЩЕ-ВИИЖТ/277 устанавливается в следующих случаях:

а) в груженом состоянии вагонов-хопперов для перевозки цемента;

б) на других вагонах по приказу начальника дороги на основании опытных поездок на конкретных участках дороги при осевой нагрузке не менее 20 тс;

в) в зимний период по указанию начальника дороги на участках с затяжными спусками, подверженных снежным заносам при загрузке вагона более 10 тс на ось;
