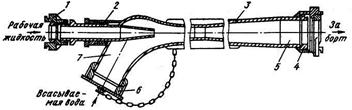

Водоструйный эжектор (рис.41) используют для осушения судовых отсеков. Рабочей жидкостью служит забортная вода, подаваемая пожарным насосом через сужающееся сопло 2 в камеру смешения, в которой из-за большой скорости выхода рабочей жидкости из сопла создается разрежение и откачиваемая жидкость поднимается по всасывающему патрубку 7. Смесь рабочей жидкости с откачиваемой попадает в расширяющееся сопло 3 и далее в нагнетательный патрубок 5. В расширяющемся сопле (диффузоре) давление смеси увеличивается до значения, необходимого для преодоления гидравлических сопротивлений в нагнетательном трубопроводе и для удаления смеси за борт или в сборную цистерну.
На рисунке показана конструкция переносного эжектора, поэтому он имеет специальные гайки 1 и 4, которыми его присоединяют к магистрали рабочей воды и нагнетательному трубопроводу; крышка 6 при работе эжектора снимается.
Эжекторы обладают сухим всасыванием, могут перекачивать загрязненную жидкость, способны создать глубокий вакуум и работать в затопленном состоянии. Их работа происходит бесшумно.
|
|
При подготовке водоструйного эжектора к работе необходимо открыть клапаны подачи рабочей воды и на всасывающем патрубке. Во время работы необходимо наблюдать за давлением рабочей воды и не допускать повышения противодавления выше предусмотренного заводской инструкцией. У переносных эжекторов следить, чтобы не было изломов в присоединяемых шлангах. При выключении эжектора закрыть клапаны подачи рабочей воды на всасывающем и нагнетательном трубопроводах.
Неисправности в работе струйных насосов возникают из-за недостаточного давления рабочей жидкости, износа или засорения сопла, нарушения его соосности.
