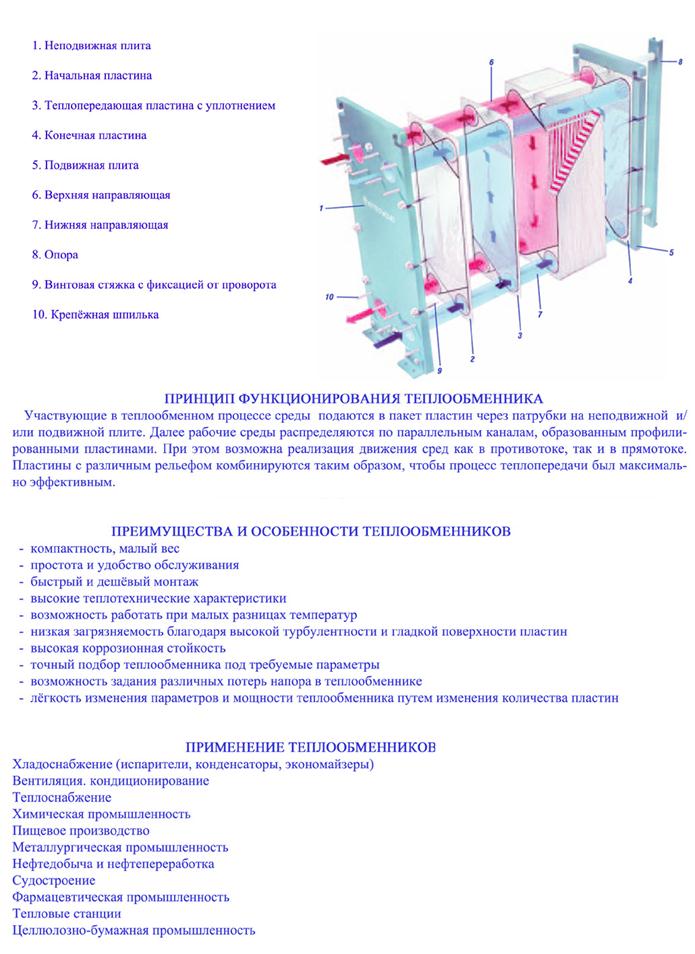

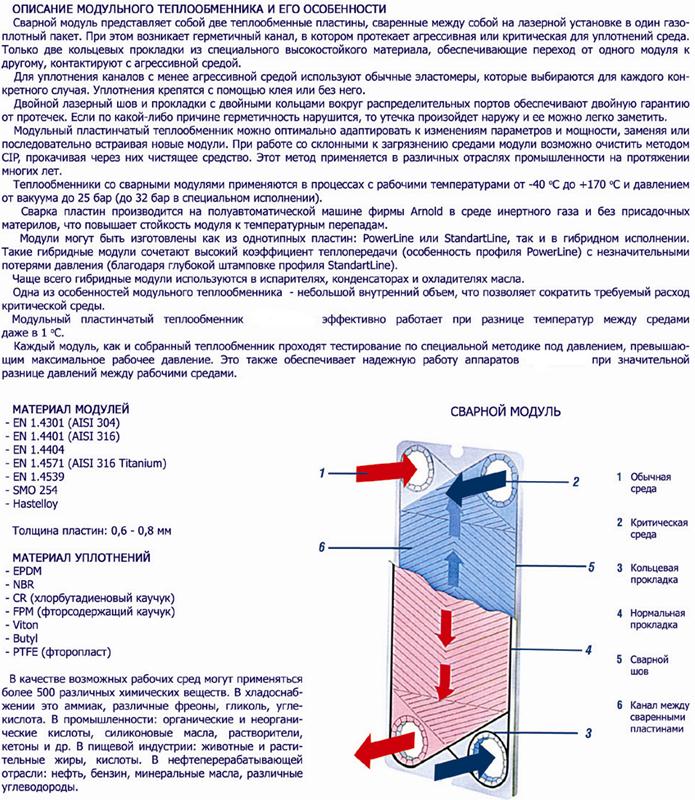

Пластинчатые конденсаторы состоят из набора гофрированных пластин. Каждая пластина с одной стороны омывается холодильным агентом, а с другой стороны – водой. Между пластинами устанавливаются уплотнительные прокладки. Направление гофр соседних пластин должно быть противоположно для турбулизации потока. С помощью неподвижных и подвижных плит пластины стягиваются шпильками. По конструкции они бывают разборные, полуразборные и неразборные. В разборных конденсаторах между всеми пластинами устанавливаются резиновые или паранитовые прокладки. Преимущества такой конструкции – возможность разборки и очистки всех пластин. В полуразборных конденсаторах пластины попарно сварены между собой со стороны холодильного агента. В неразборных конденсаторах все пластины сварены между собой.
Недостатком пластинчатых конденсаторов является невозможность очистки пластин от водного камня механическим путем.
Преимущества пластинчатых конденсаторов:
1. Интенсивность теплообмена в 4-5 раз выше, чем в кожухотрубных горизонтальных конденсаторах.
|
|
2. Значительно меньшая занимаемая площадь.
3. Значительно меньший расход дорогостоящих бесшовных труб.
4. Возможность изменения площади теплопередающей поверхности при изменении тепловой нагрузки.
5. Возможность очистки пластин механическим путем в разборных и полуразборных конденсаторах.
Недостатки пластинчатых конденсаторов:
1. Сложность конструкции.
2. Сложность ремонта.
3. Большие гидравлические потери, как со стороны холодильного агента, так и со стороны охлаждающей воды.
4. Возможность прогиба пластин и ухудшения циркуляции воды.
5. Расстояние между пластинами со стороны холодильного агента 3-5 мм, а со стороны воды – 8-9 мм.

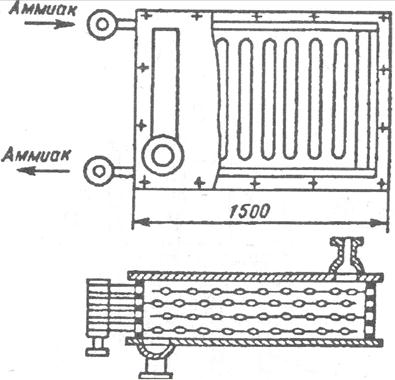

Пакетно – панельный конденсатор.
Пакетно–панельный конденсатор представляет собой большой стальной прямоугольный бак. Внутри бака размещено несколько теплообменных секций. Каждая секция представляет собой цельноштампованную панель с вертикальными каналами. Сверху панель приварена к верхнему паровому коллектору, а снизу – к жидкостному коллектору. Верхние коллекторы всех теплообменных секций соединены с общим паровым коллектором. Нижние коллекторы всех теплообменных секций соединены с общим жидкостным коллектором. В баке все теплообменные секции установлены в шахматном порядке.
Сжатый горячий пар поступает в общий паровой коллектор. Из коллектора пар распределяется по верхним коллекторам каждой теплообменной секции. В верхних коллекторах и вертикальных каналах панелей пар охлаждается и конденсируется. Образовавшаяся жидкость через нижние коллекторы собирается в общий жидкостной коллектор и далее выводится из конденсатора. Холодная вода через входной патрубок поступает в бак. Далее вода последовательно омывает все теплообменные секции и нагревается на 4-60С. Отепленная вода выходит через выходной патрубок, расположенный в противоположной стенке бака.
|
|
Преимущества пакетно – панельного конденсатора:
1. Значительно меньший расход дорогостоящих бесшовных труб.
2. Возможность очистки наружной поверхности панели механическим путем
3. Простота конструкции.
4. Малые гидравлические потери со стороны охлаждающей воды.
Недостатки пакетно – панельного конденсатора:
1. Меньшая интенсивность теплообмена, чем в кожухотрубных конденсаторах.
2. Большая занимаемая площадь.
3. Большая металлоемкость.
В настоящее время они не выпускаются, но используются в старых холодильных установках.
