Кожухотрубный горизонтальный конденсатор

Конденсаторы.

Конденсатор – теплообменный аппарат, в котором холодильный агент преобразуется из парообразного состояния в жидкое.

В некоторых конденсаторах происходит охлаждение сконденсировавшейся жидкости на 2-3⁰С.

По виду охлаждающей среды конденсаторы делятся:

1. Конденсаторы с водяным охлаждением

2. Конденсаторы с воздушным охлаждением.

3. Конденсаторы с водо-воздушным охлаждением.

К водяным конденсаторам относятся:

1. Кожухотрубный горизонтальный конденсатор.

2. Кожухозмеевиковый конденсатор.

3. Кожухотрубный вертикальный конденсатор.

4. Кожухотрубный элементный.

5. Пакетно-панельный конденсатор.

6. Пластинчатый конденсатор.

К водо - воздушным конденсаторам относятся:

1. Оросительный конденсатор.

2. Испарительный конденсатор.

К воздушным конденсаторам относятся:

1. Конденсаторы с естественной циркуляцией воздуха.

2. Конденсаторы с принудительной циркуляцией воздуха.

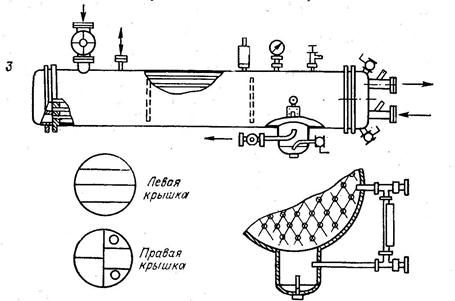

Конденсатор представляет собой цилиндрический стальной горизонтальный корпус большого диаметра. Внутри корпуса размещено большое количество теплообменных труб малого диаметра. С двух сторон к корпусу приварены трубные решетки с отверстиями. В каждом отверстии развальцованы концы теплообменных труб. Трубные решетки закрыты двумя крышками с перегородками. В передней крышке имеются входной и выходной патрубки, вентили для спуска воды и выпуска воздуха. Задняя крышка глухая.

Холодная вода подается через входной патрубок в нижнюю часть передней крышки. Далее вода проходит по внутреннему объему теплообменных труб первого хода. В задней крышке поток разворачивается на 180⁰С и поступает в теплообменные трубы второго хода. Количество ходов может быть от двух до двенадцати. При прохождении вода нагревается на 4-6⁰С за счет теплообмена. Отепленная вода выходит через верхний выходной патрубок передней крышки. Горячий пар холодильного агента после компрессора поступает в верхнюю часть межтрубного пространства корпуса компрессора. Горячий пар соприкасается с холодной поверхностью теплообменных труб, охлаждается и конденсируется. Образовавшаяся жидкость стекает в нижнюю часть конденсатора. Из нижней части корпуса холодильный агент через выходной патрубок выводится из конденсатора.

Аммиачные и хладоновые конденсаторы имеют следующие отличительные особенности:

1. Теплообменные трубы аммиачных конденсаторов выполнены из черного металла. В хладоновых конденсаторах теплообменные трубы выполнены из медных сплавов.

2. Теплообменные трубы аммиачных конденсаторов, как правило, гладкие, без оребрения. Теплообменные трубы хладоновых конденсаторов имеют наружное оребрение.

3. В нижней части аммиачного конденсатора имеется маслоотделитель (масляной горшок). В хладоновых конденсаторах маслоотделитель отсутствует.

4. В аммиачных конденсаторах весь внутренний объем корпуса заполнен теплообменными трубами. В нижней части корпуса хладоновых конденсаторов теплообменные трубы отсутствуют (рессиверная часть).

Преимущества кожухотрубных горизонтальных конденсаторов:

1. Высокая интенсивность теплообмена.

2. Малые гидравлические потери.

3. Возможность очистки внутренней поверхности труб от водяного камня механическим способом.

4. Простота конструкции.

Недостатки кожухотрубных горизонтальных конденсаторов:

1. Большие гидравлические потери со стороны охлаждающей воды.

2. Большая занимаемая площадь.

3. Отложение водяного камня на внутренней поверхности теплообменных труб.

4. Возможность утечки хладагента через места развальцовки.
