Всe здания и сооружения состоят из конструктивных элементов, которые, в свою очередь, подразделяются на несущие и ограждающие.
Несущие элементы воспринимают нагрузки, создаваемые в здании или сооружении массой оборудования, людей, технологического сырья и готовой продукции, собственных конструкций, нагрузок от ветра и снега, и т. д. К основным несущим конструкциям относят фундаменты, колонны, балки, фермы и др.
Ограждающие элементы предназначены для защиты от атмосферных воздействий и обеспечения необходимого температурно-влажностного режима внутри помещений. К ограждающим конструкциям относят стены, окна, двери, полы и др. Рассмотрим основные конструктивные элементы промышленных зданий.
Фундамент — часть здания или сооружения, находящаяся под землей, воспринимающая и передающая нагрузки от здания или сооружения на основание, т. е. на нижележащую толщу грунта.
Фундаменты выполняют из сборного или монолитного железобетона. Плоскость, которой фундамент опирается на грунт, называют подошвой, расстояние от поверхности грунта до подошвы фундамента — глубиной заложения фундамента.
|
|
|
По конструкции фундаменты подразделяют на ленточные, сплошные, свайные и столбчатые.

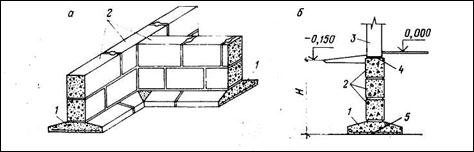

Ленточные фундаменты применяют в основном в бескаркасных зданиях с несущими стенами. Основные элементы сборного фундамента — бетонные блоки-подушки и стеновые блоки (рис. 3).
Сплошные фундаменты в виде сплошной железобетонной подушки или плиты применяют при очень больших нагрузках, создаваемых массой здания или сооружения, и относительно слабых грунтах основания. Плита, распределяя нагрузку здания на большую площадь, уменьшает и перераспределяет давление па грунт, выравнивает его осадку.
Свайные фундаменты состоят из отдельных свай, связанных поверху железобетонной конструкцией — ростверком, обычно выполняемым из монолитного железобетона (рис. 4).
Столбчатые фундаменты в виде отдельно стоящих опор нашли наиболее широкое распространение в промышленном строительстве (рис. 5). Их применяют в каркасных зданиях под железобетонные или стальные колонны каркаса.
Фундаменты состоят из подколонника и плиты. В подколоннике имеется специальное углубление — стакан, в который устанавливают железобетонную колонну. Зазор между колонной и стенками стакана заделывают бетоном. Размеры подколонника в плане: под колонны прямоугольного сечения 900x900, 1200X1200 и 1500Х1200 мм. Размер подошвы в плане кратен 300 мм. Верх подколонника располагают на 150 мм ниже отметки чистого пола здания.
В каркасных зданиях стены опирают на фундаментные балки. Помимо выполнения функций несущего элемента фундаментные балки защищают цокольные участки стен от воздействия грунтовых вод и капиллярного подсоса влаги. Балки имеют тавровое или трапециевидное сечение, опирают их на специальные бетонные столбики.
 |
