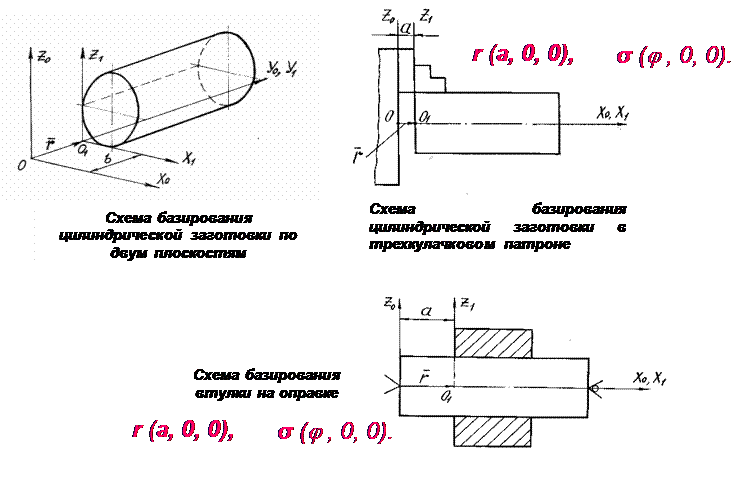

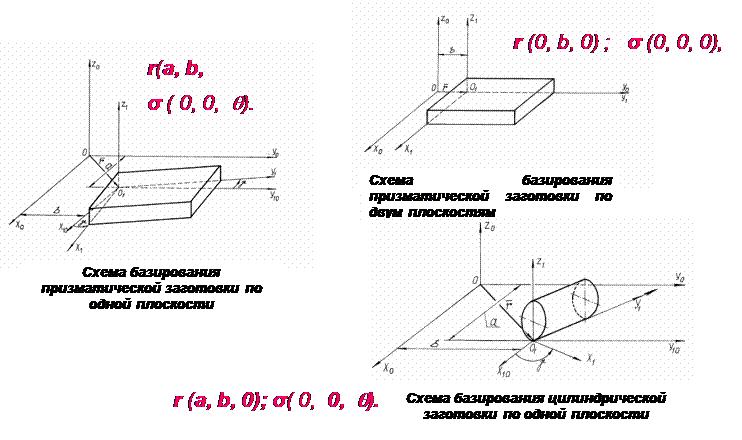

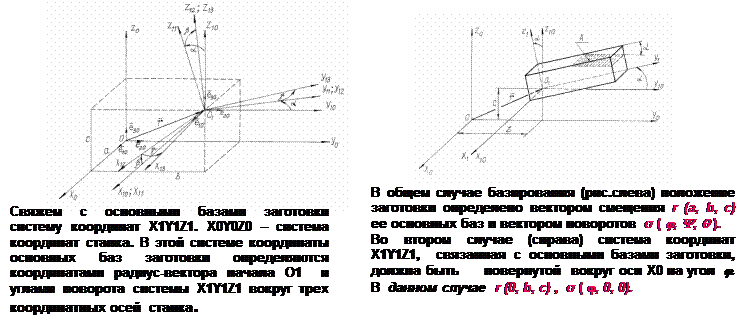

Математическое описание схем базирования
Математическое описание схем базирования
Математическое описание схем базирования

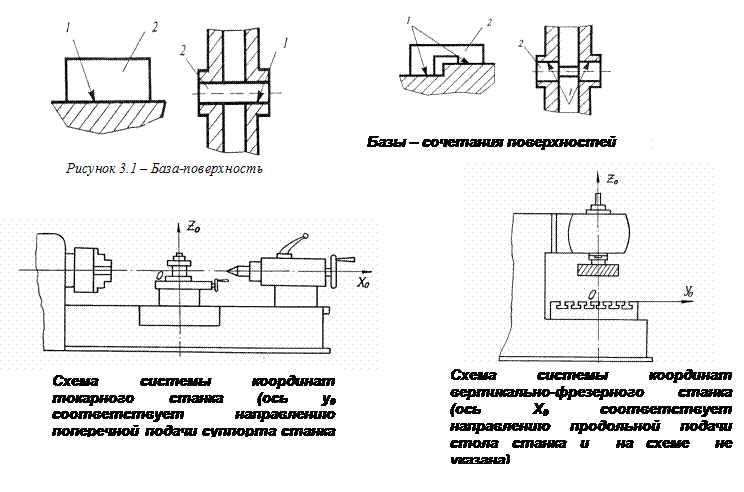

Примеры базирования заготовок на станках и в приспособлениях
Установочные элементы приспособлений выбирают в зависимости от формы обрабатываемой детали, обрабатываемой поверхности, а также принятого способа базирования. К установочным элементам относят точечные опоры различных типов, опорные пластины, призмы, втулки, цанги, оправки, пальцы, кулачки и т.д. Обозначения установочных элементов на схемах установок выполняются в соответствии с ГОСТ 3.1107 - 81 (см. ниже в таблицах)
Для базирования заготовки по плоскости чаще всего используют точечные опоры, которые являются стандартными деталями приспособления. Точечные опоры могут быть неподвижными, подвижными, плавающими и регулируемыми (ГОСТ 13440 - 68, ГОСТ 13442 - 68). Размеры точечных опор и опорных пластин следует выбирать в соответствии с ГОСТ4743 – 68.
