Краткий курс лекций по источникам питания сварочной дуги

Учебное пособие

Новочеркасск 2006

Основные свойства сварочной дуги.

Дуга состоит из трех частей:

К – Катодное пятно.

СД – Столб дуги.

А – Анодное пятно.

Под действием сил электрического поля электроны с катода устремляются к аноду. В связи с тем, что дуга горит в атмосфере, в столбе дуги появляются положительные заряды, которые притягиваются к катоду. В результате рекомбинации получаются нейтральные частицы, поэтому на вблизи катода образуется слой имеющий высокое электрическое сопротивление.

Вблизи анода образуются положительно заряженные ионы. При этом затрачивается определённая энергия, что приводит к появлению определённого сопротивления. Катодные и анодные пятна имеют небольшую протяжённость, порядка 10^-2 – 10^{-3 см.}

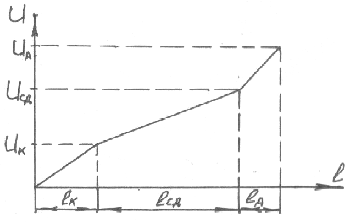

Распределение напряжения в зависимости от длины дуги выглядит следующим образом:

Определяющую роль на устойчивость дуги играют процессы в катодной области. В связи с тем, что катод бомбардируют положительно заряженные ионы, которые имеют большую массу, поэтому температура катода выше.
