Вентильный эффект при сварке переменным током

При сварке переменным током полярность подаваемого напряжения изменяется в связи с тем, что анодное и катодное пятно имеют разную площадь, поэтому эмитирующая способность анодного и катодного пятна разная. Особенно это проявляется при сварке легкоплавких металлов.

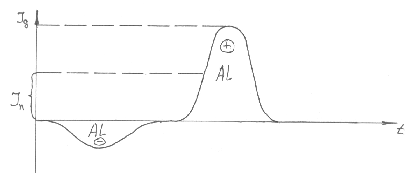

При сварке алюминия из-за вентильного эффекта в сварочной цепи появляется постоянная составляющая, которая ухудшает катодное распыление. Формирование и качество шва ухудшаются. Ухудшается работа сварочного трансформатора (трансформатор может войти в насыщение, произойдёт перегрев обмоток и он может выйти из строя). Для устранения вентильного эффекта используются специальные устройства или последовательно в сеть включаются конденсаторы, на которых падает постоянная составляющая.

Элементная база сварочных источников питания.

Конденсатор С:

10^-6[Ф]=мкФ

10^-9[Ф]=нФ

10^-12[Ф]=пФ

Основное назначение конденсаторов - накопление электрической энергии в виде электрического поля. Конденсаторы применяются в источниках питания переменного тока для подавления вентильного эффекта и при конденсаторной сварке. Также конденсаторы используются в микросхемах.

С=С₁+С₂

Резистор R:

10³Ом=1кОм

10⁶Ом=1МОм

При сварке для построения вольтамперных характеристик используются балластные реостаты, например: РБ – 301У3

R=(0.095-3) Ом

С помощью балластных реостатов можно регулировать силу сварочного тока при многопостовой сварке.

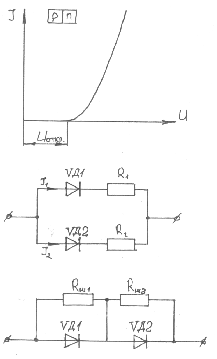

Диод VD:

Основными характеристиками диода являются максимальный, средний или действительный ток (максимально допустимая сила тока); максимально допустимое обратное напряжение; диапазон рабочих частот.

- применяется для увеличения общего тока диода

- идеальная вольтамперная характеристика

U_откр=0,6 – 0,8 В –кремневые диоды

I₁= I₂

Основное назначение диодов в сварочных установках – это выпрямление переменного напряжения.
