Определение усилий прижатия узлов к рамам поворотных устройств

Усилие зажима Р узла массой Q, свариваемого в двухстоечном поворотном кантователе (рис. 23), находят из

условия, что силы прижатия Р обеспечивают сцепление установочных поверхностей М и свариваемого узла с поверхностями опорных платиков рамы приспособления и препятствуют выпадению узла при повороте в наиболее опасное положение (поворот на 90° из плоскости, рис. 23). В этом случае усилие

P=к mQ/2,

где k — коэффициент запаса: k =1,5; m — коэффициент трения скольжения стали по стали: m =0,2.

Рис. 23. Схема установки изделия в двухстоечном поворотном кантователе Рис. 24. Расчетная схема клинового прижима

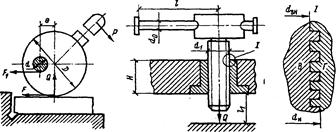

Рис. 25. Расчетная схема эксцентрикового прижима

Рис. 26. Расчетная схема винтового прижима

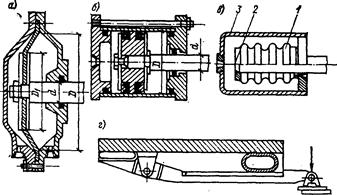

Рис. 27. Типы пневмодвигателей

ц — чневмокамера; б — пновмоцилиндр двустороннего действия; в — сильфон; г — пневмошланг; D — расчетный диаметр пневмопривода; D, — диаметр тарелки штока; а —диаметр штока; / — гофрированная камера; 3 — тарелка штока; 3 — наружная
