Штампа и зуба
Механические свойства горных пород при вдавливании
Порода | Пуан-сон | Со про- тив- ляе- мость вдав- лива- нию кг/мм2 | Пре- дел теку- чести кг/мм2 | Коэф- фици- ент плас- тич- ности | Удель ная кон- такт- ная рабо- та кг×м/ см2 | Удель ная объемная рабо- та кг×м/ см2 | Пло- щадь лунки Пло- щадь кон- такта | Объ- ем лунки Пло- щадь кон- такта |
Мрамор кристаллический | штамп зуб | 3,7 2,4 | 1,1 1,2 | 2,8 6,0 | 9,3 6,0 | 4,1 1,9 | ||
Порфирит альбитизированный | штамп зуб | 2,0 1,7 | 1,8 6,4 | 2,6 11,4 | 10,6 7,3 | 6,7 2,5 | ||
Известняк кристаллический | щтамп зуб | 2,2 2,0 | 1,1 1,9 | 1,7 2,0 | 18,6 15,8 | 7,3 9,4 | ||
Известняк тонкокристаллич. | штамп зуб | 1,6 2,3 | 1,5 2,5 | 2,4 1,0 | 15,1 22,3 | 6,0 13,7 | ||
Известняк тонкокристаллич. | штамп зуб | 2,0 3,0 | 1,2 2,3 | 1,1 1,1 | 26,4 23,7 | 11,0 22,4 |
Остальные показатели: коэффициент пластичности К, удельная объемная работа А0, отношение площади Fл и объема V лунки к площади контакта Fк изменяются как в сторону увеличения, так и уменьшения. Это возможно связано со структурными и текстурными особенностями пород, в зависимости от которых изменяется напряженное состояние в зоне предразрушения.
Отсюда следует, что без учета формы Пуансона и характеристики породы нельзя переносить значения показателей механических свойств пород при вдавливании штампа применительно к вдавливанию зубца долота.
Практика бурения и данные стендовых исследований показали, что форма разрушающего инструмента оказывает большое влияние на буримость горных пород.
При применении долот с разной формой зубцов и одинаковых контактных давлениях сопротивляемость разрушению одних и тех же пород различна. В очень твердых хрупких породах лучшие показатели бурения достигаются штыревыми долотами, а в мягких и средней твердости породах - долотами с клиновидной формой зубца. Необходимо отметить также, что с ростом угла заострения зубцов до 90 % резко уменьшается их износ и увеличивается объем выбуренной породы.
При перемещении по забою разрушающего инструмента, в зависимости от его конструкции и числа рабочих элементов, одновременно взаимодействующих с породой, сопротивляемость последней разрушению изменяется в той или иной степени.
По данным В. С. Федорова и И. С. Финогенова, предельное расстояние между поражениями, когда не сказывается их друг на друга, описывается уравнением:
где S - площадь контакта штампа (величина притупления зуба в квадрате) в мм2.
При величине расстояния между поражениями меньше на 1 мм, твердость Рш породы уменьшается на 10 ¸ 12 %. Если расстояние меньше на 2 мм, то Рш уменьшается на 30 ¸ 34 %.
В результате экспериментов установлено, что изменением шага зубцов одной шарошки можно в 1,4 ¸ 1,7 раза увеличить эффективность работы долота.
Для определения шага зубцов долота проф. В. С. Федоровым предложено следующее соотношение:
где G - осевая нагрузка на долото;
аz - половина угла приострения зубцов;
j - угол трения материала зубцов о породу;
h - коэффициент перекрытия долота;
D -диаметр долота;
s - критическое напряжение породы.
У некоторых долот применяется шахматное расположение зубцов. Такое расположение зубцов на шарошках приводит к дроблению шага, увеличению поражаемости забоя и в определенной мере предотвращает попадание зубцов след в след, тем самым способствуя повышению эффективности разрушения горных пород.
Однако, в этом случае наблюдается увеличение угла встречи зуба с забоем, что в ряде случаев может значительно понизить эффективность разрушения горных пород. У серийных долот угол b изменяется от 600 до 850, а из-за дробления шага - от 750 до 850.
С увеличением шага размещения зубцов на венцах шарошек (с уменьшением угла b) увеличивается время контакта их с породой, что позволяет полнее использовать энергию, затраченную на разрушение. Большой шаг расположения зубцов увеличивает так же динамический эффект ударов по забою, что приводит к более полному и интенсивному воздействию зубца на породу.
Для некоторых типов долот поворот зубцов под определенным углом относительно образующей конуса шарошек увеличивает производительность долота на 15-60% за счет более благоприятного распространения перекрывающихся трещин и уменьшения воротников. При повороте зубцов перпендикулярно к направлению его движения увеличивается эффект фрезерования (у долот со смещением осей шарошек, что способствует проскальзыванию шарошек по забою). В первую очередь это относится к долотам типа М, МС, С, Используемых при бурении мягких пород, мягких пород с пропластками пород средней твердости и пород средней твердости.
Оптимальное расположение режущих кромок зубьев, перпендикулярно направленных проскальзыванию, можно определить по формуле (предложенной кафедрой бурения СамГТУ):
где j - угол разворота режущей кромки зубьев относительно образующей шарошки;
К - осевое смещение шарошки;
h - расстояние по оси шарошки от венца (точка М) до вершины конуса шарошки (точка 0);
bф - фактическая конусность венца;
q - угол наклона оси шарошки;

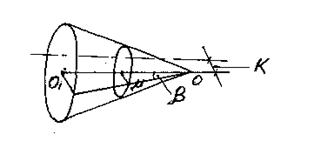

b - угол, образованный прямой, проходящей через точки 0 и М, с осью 001, координатный угол в системе координат (на рис.12 шарошки показаны все вершины, входящие в формулу по определению tgj).
Такое расположение зубцов позволяет повысить эффект фрезирования и общую работоспособность долота. (Отчет КПтИ за 1971 г.) | Рис.12 |
