Построение областей

5 6 7 8 9 10 11

Для построения луча

1 Щелкните меню "Рисование" ➤ "Луч".

2 Выбрать точку начала луча.

3 Указать вторую точку, через которую должен проходить луч.

4 Если необходимо, можно сразу построить несколько лучей. Все последующие лучи начинаются в первой указанной точке.

5 Нажать ENTER для завершения команды.

Командная строка: ЛУЧ

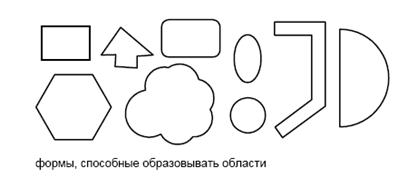

Областями называются двумерные замкнутые объекты, которые имеют такие физические свойства, как центры масс. Имеющиеся области можно объединять в одну область; геометрические и массовые характеристики при этом пересчитываются. Области образуются объектами, определяющими замкнутые контуры. Контуры могут состоять из отрезков, полилиний, окружностей, дуг, эллипсов, эллиптических дуг и сплайнов. Контур должен быть замкнутым, т.е. либо состоять из одного замкнутого объекта, либо из замкнутой последовательности объектов, соединяющихся в конечных точках. Для областей можно:

■ Выполнять штрихование и закрашивание

■ Все последующие прямые начинаются в первой указанной точке.

■ Получать информацию, например, о расположении центра масс

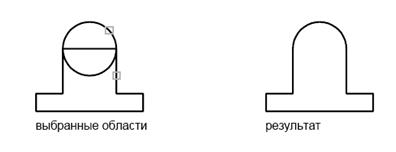

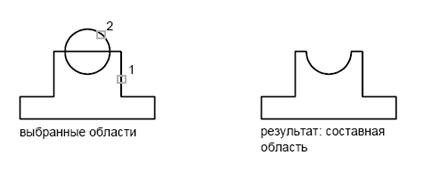

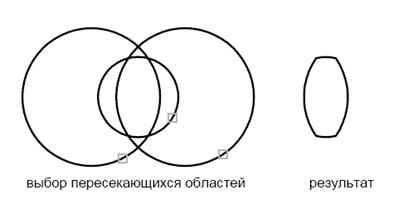

Области могут быть созданы из нескольких контуров, а также из нескольких разомкнутых кривых, соединенных между собой и образующих контур. Нельзя формировать области с помощью открытых объектов, которые, пересекаясь, образуют замкнутый к контур: например, пересекающиеся дуги или самопересекающиеся кривые. Выбрать точку начала луча. Составные области строятся путем вычитания, объединения и пересечения имеющихся областей. После этого к ним можно применять штрихование и подсчитывать общую площадь. Все последующие лучи начинаются в первой указанной точке.
