Пример выделения ключевых показателей

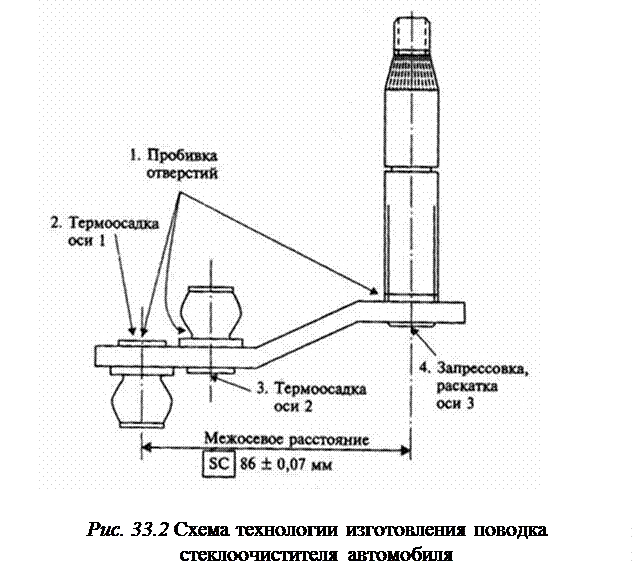

Разрабатывается технология изготовления поводка стеклоочистителя для новой модели автомобиля. Конструкция этого поводка и последовательность ряда технологических операций приведены на рис. 33.2

Межосевое расстояние мм является ключевым показателем (а именно, значительным показателем — SC в обозначениях компании Ford), так как его величина определяет заданный потребителем значительный показатель для всего стеклоочистителя — угол движения щеток по стеклу. На формирование этого межосевого расстояния сильно влияют три технологические операции:

· пробивка отверстий в основании;

· термоосадка левой сферической оси;

· запрессовка/раскатка правой цилиндрической оси.

Если эти операции, судя по операциям-аналогам, имеют соответственно характеристики разброса: σ1, σ2 и σ3 по данному геометрическому размеру, то для итогового межосевого расстояния будем иметь суммарную характеристику разброса

Зная конкретную величину в микронах, легко определить шансы (долю) попадания в заданный допуск ±0,07 мм и прогнозируемый уровень несоответствий. Если, например, =23 мкм, т. е. в допуске помещается всего ±3,04 , то уровень несоответствий будет не менее 1183×2=2366 ppm, что явно плохо для значительного показателя. Следовательно, необходимо предложить какую-то другую технологию с меньшим значением , например, с принудительной жесткой фиксацией осей при их закреплении в основании поводка.
