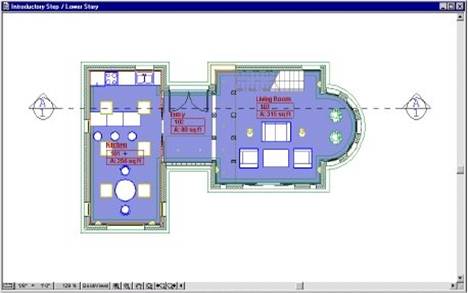

Центром рабочего пространства ArchiCAD является рабочий лист Floor Plan. Это окно выполняет две роли в одно время:

· отображает представление проекта как традиционный архитектурный проект.

· это среда 2D/3D-моделирования, которая является интерактивной с Sections/ Elevations и 3D Window.

Когда окно Floor Plan открыто, мы можем видеть оба плана каждого этажа этого здания. Что бы переместиться на другой этаж, кликните на Stories в плавающей палитре QuickViews (обычно отображаемой справа) и затем сделаете двойной целчек на Upper Floor. Более расширенное описание палитры QuickViews будет описано дальнейшем в этом руководстве. Рабочий лист Floor Plan подобен обычному бумажному чертежному листу. Однако, традиционный чертежный планшет ограничен по размеру, в отличии от листа ArchiCAD который может быть больше чем вы желаете. Вы можете панормировать и масштабировать окно в пределах всего пространства чертежа, что бы получить необходимый вам участок.

Окно Section/Elevation.

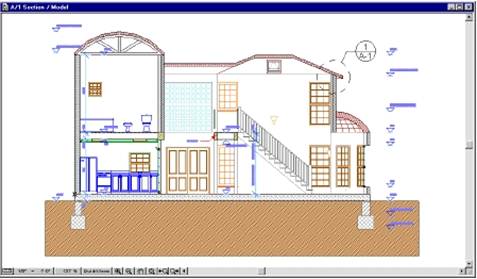

Используя инструмент Section/Elevation в панели инструментов, вы можете сгенерировать любое число сечений вашего проекта, которые будут отображаться в отдельных окнах.

Окно Section/Elevation интерактивно связанно с Floor Plan и 3D Window. Элементы, выбранные в этом окне Window опознаются как стены, балки, колоны, плиты, крыши, окна, двери, светильники и библиотечные детали. Эти элементы так же полностью редактируемые с использованием тех же самых средств редактирования как и в окне Floor Plan.

Вы так же можете добавлять чертежные элементы в этом окне используя 2D чертежные элементы, располагая объекты и текстовые блоки в section/elevation и даже копируя и вставляя части окна в Floor plan для завершения детальных рабочих документов.

Виды Section/Elevation сохраняются вместе с вашим файлом модели проекта. Так же можно сохранять их как отдельные файлы в различные чертежные форматы используя команду Save As... в меню File.

Окно 3D Window

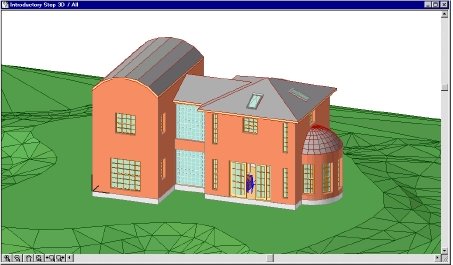

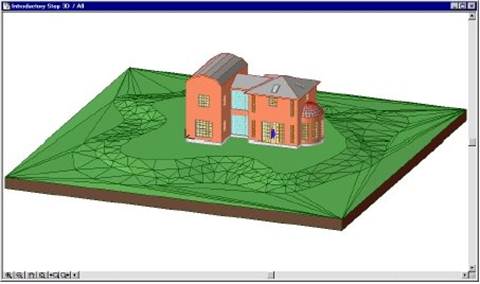

3D Window используется для трехмерной визуализации архитектурного проекта и как среда редактирования проекта. Любой полный проект или только часть его, которую вы выбрали на плане, можно отобразить в 3D Window. Блоки, каркасные структуры, скрытые линии и затененные виды доступны во всех видах параллельной или перспективной проекции. 3D Window обслуживает разнообразие функций:

1. На фазе проектирования, the 3D Window будет служить как источник для визуальной обратной связи с вашей работы.

2. Это интерактивное окно, так что вы можете свободно перемещаться в трехмерную среду из параллельной и перспективной проекции.

3. Элементы в этом окне, такие как и в окнах Floor Plan и Section/ Elevation, полностью редактируемые.

4. Для фото-визуализации, 3D Window устанавливает набор видов, которые будут использоваться для финальной фото-визуализации.

5. Окно 3D Window может быть использовано для экспорта 3D - данных в другие приложения.

Концепция параметров

Новшество ArchiCAD, определение параметрических объектов позволяет еденично сохраненные объекты (такие как окна, двери, светильники или ступеньки) использовать для представления подобных им объектов простым изменением их высоты, толщины, материала или других настраиваемых параметров. Каждый объект также можно пересохранить под другим именем позволит вам быстро построить свою собственную специфическую библиотеку.

Что бы посмотреть пример как использовать параметры, двойным щелчком откройте Window Tool в панели инструментов. Диалоговое окно содержит различные параметры, с помощью которых можно создавать окна различной формы, размера и материала.

Если вы изменили параметры, просмотрите окно в виде сверху, сбоку, 3D-виде со скрытыми линиями, оттененном 3D -виде, и как картинку предварительного просмотра, используя кнопки Display Mode. Вы можете выбирать окна используя картинки в верхней части диалогового окна, выбирая другую библиотеку окон из списка в левой части диалогового окна или выбирая другой каталог с помощью кнопки Load Window в верхней части справа.

Справочная система ArchiCAD.

ArchiCAD имеет несколь справочных систем на месте:

1. Клик правой кнопкой мыши на любом элементе интерфейса отображает справку по использованию этого элемента.

2. Когда вы начинаете какое-либо действие, в Prompt Box (Поле Подсказки) будет содержаться совет по следующему действию. Prompt Box является частью Control Box (другой плавающей палитры, обычно расположенной в нижней правой части) и может быть отображено кликом на иконке "развернуть" в верхней правой точке Control Box.

3. Интегрированная в ArchiCAD возможность запускать несколько независимых источников справочной документации в HTML или PDF-формате, которую можно просмотреть оставаясь в ArchiCAD. Для доступа к документации идите в меню Help и выберите желательную тему.

Основы виртуального строительства.

В этом первом уроке вы увидите как Виртуальное строительство работает на примере черчения простого набора элементов в виде Floor Plan, и затем просмотра их в окне 3D Window а так же создания калькуляции.

Что будет изучено:

· Создание стен

· Вставка объектов

· Изменение параметров стен

· Создание калькуляции

Вступительное упражнение

Данное упражнение будет демонстрировать простое введение в среду ArchiCAD. Вы создадите две простые пересекающиеся стены, вставите оъект в стену, и создадите быстрый 3D-вид результата..

Создайте новый проект ArchiCAD (File / New).

Выберите Wall Tool в меню инструментов. Переместите ваш курсор в верхнюю левую часть вашего рабочего экрана и кликните один раз мышью что бы начать линию. Переместите курсор горизонтально по экрану удерживая клавишу Shift и кликните еще один раз что бы закончить стену. Ваша стена будет выглядить подобно тому как показано ниже:

Переместитесь к меню Window и выберите 3D Window что бы посмотреть как выглядит ваша стена в 3D. Стена, которую вы начертили, не только 2D-стена, сделанная из линий и заштрихованная, но фактический объект. Это стена с различными архитектурными свойствами. Вернемся назад в окно Floor Plan.

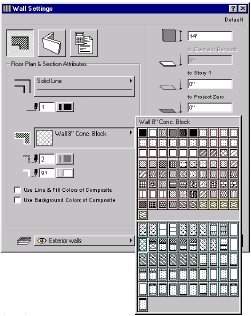

Дважды кликните на Wall Tool в панели инструментов. Появившееся диалоговое окно позволяет вам изменять свойства выбранной стены или стен, которые еще не были начерчены. Измените конструкцию стены, кликнув и удержав существующую штриховку. Появится всплывающее меню. Здесь вы можете выбрать другое свойство стены. Эти изменения влияют на стену глобально, на плане, сечении, 3D и текстовой информации. Выберите штриховку как показано ниже, указав ее курсором во всплывающем меню.

Начертите еще одну стену и обратите внимание что штриховка изменилась. Выберите Undo из меню Edit что бы отменить создание двух стен, которые вы начертили. Еще раз выберите Wall Tool и начертите новую стену, удерживая клавишу Shift до тех пор пока вы не завершите стену. Нажатие этой кнопки позволяет черитить стену строго горизонтально или вертикально, начертите горизонтальную стену. Чтобы привязать новую стену к уже созданной, расположите курсор на углу стены, как показано на рисунке ниже. Курсор изменяется на галочку, что показывает что курсор точно выровнен с этим углом стены.

После того как курсор отобразиться, начертите еще одну стену, но в это раз вертикально, естественно удерживая клавишу Shift. На экране должно быть подобно показанному ниже.

Чтобы видеть пересечение стен, включите кнопку Clean Wall & Beam Intersections.

Options / Display Options.

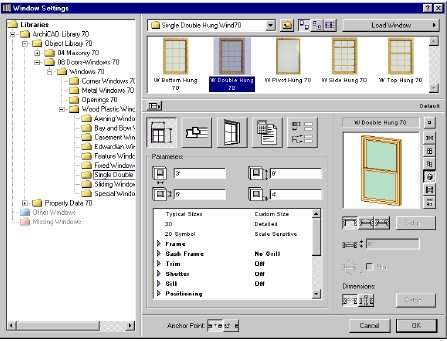

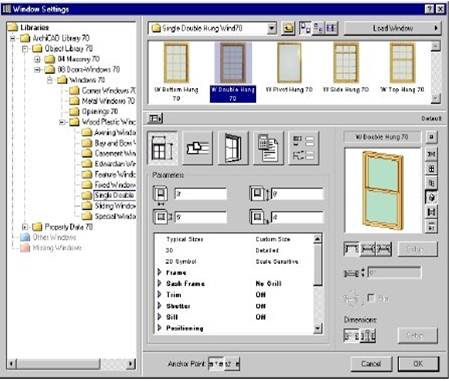

Два раза кликните на Window Tool. Этот диалог позволит вам изменять параметры выбранного окна. Выберите окно и посмотрите его параметры. В этом случае вы будете использовать принятые по умолчанию.

С выбранным Window Tool переместите курсор на одну из стен пока он не приймет вид эмблемы фирмы Мерседес.Теперь кликните на стене. Появившаяся прорезь в стене говорит о том что окно вставлено. Следующем кликом определяется на какой стороне стены должно быть расположено окно.

Теперь переходим в меню Window и выбираем 3D Window чтобы просмотреть 3D-вид стены и расположеного на ней окна. Чтобы видеть каркасный вид переместитесь в меню Image и выберите Wareframe.

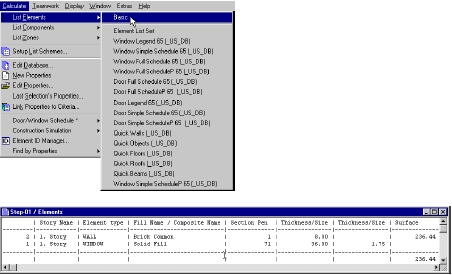

Выберите Floor Plan из меню Window. Теперь выберите List Elements из меню Calculate и укажите там Basic. Это создаст простой список в котором содержится информация о всех строительных элементах. Этот список создается очень просто, но вы можете собрать информацию о материале, его количестве, цене, и т.п. Вся отображаемая информация изменяется динамически после того как любые изменения выполняются в Floor Plan, Section/ Elevation, 3D или настройках инструментов.

Это небольшая иллюстрация методов черчения в ArchiCAD. Инструменты, диалоговые окна, и информация в этом и следующих разделах очень мощны и интегрированы, и очень легки для изучения. В следующих разделах возможности ArchiCAD будут рассмотрены более детально.

Инструменты и Палитры

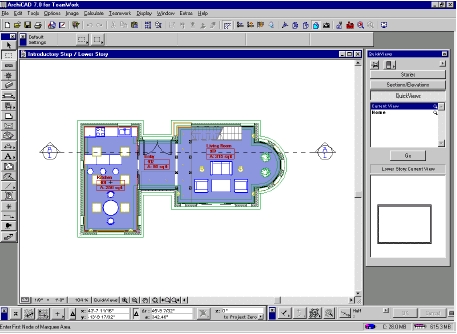

В этом уроке будут рассмотрены пять основных палитр, используемых в ArchiCAD. Это даст вам краткий обзор целей палитр, а так же и как обращаться к ним и использовать.

Урок также демонстрирует как настраивать вид и размер палитры под ваши индивидуальные установки.

Что будет изучено:

· Настройка рабочего пространства

· Панель инструментов

· Окно информации

· Окно координат

· Окно управления

Откроем новый файл ArchiCAD с настройками по умолчанию. Что бы сделать это, нажмите клавишу Alt, и затем перейдите в меню File и выберите New and reset.

Настройка рабочего пространства:

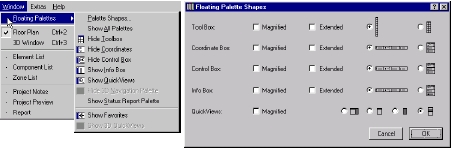

Инструменты и палитры могут быть настроены по вашему предпочтению. Что бы сделать это, переместитесь в меню Window и выберите Floating Palettes/Palette Shapes. Здесь вы можете изменить вид и размер ваших плитр. Также, каждая индивидуальная палитра может быть включена или выключена выбором Hide/Show.

Панель инструментов

Панель инструментов появляется при запуске ArchiCAD. Панель инструментов разделена на пять основных частей: Инструменты выбора, 3D-инструменты, текстовые инструменты, 2D-инструменты и инструменты визуализации.

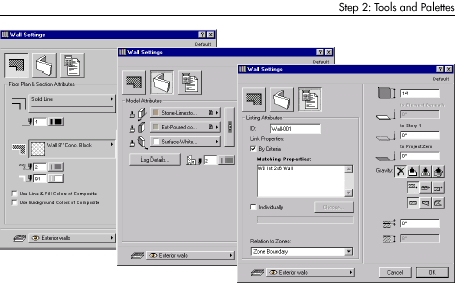

Рассмотрим диалоги установок инструментов: каждый инструмент имеет диалог установок, ассоциированный с ним. Чтобы просмотреть диалоги для каждого инструмента, кликните два разм на нем. Обратите внимание: каждый инструмент имеет различные установки для Floor Plan, Section, Model и Properties. Диалог установок для Wall (инструмент стен) типичный для основных установок для каждого 3D-инструмента.

Диалог установок библиотеки элементов (показанный ниже) является подобным для всех библиотечных элементов, которые включают окна, двери, лампы, объекты и лестницы. Этот диалог содержит броузер библиотечных элементов в верхней части, обозреватель дерева системы в левой части. Вы можете настраивать вид диалога.

Окно информации (Info Box)

Окно информации позволяет вам легко выбирать среди методов строительства, изменять геометрию методов, а так же мгновенно просматривать результаты сечения, информацию о уровнях и идентификационный номер строительных элементов. Это также позволяет вам достигать наиболее важных значений любого элемента и напрямую можифицировать некоторые его параметры. Элементы, отображенные в окне информации изменяются в зависимости от того, какой инструмент ArchiCAD выбран в настоящее время.

Обзор управления для каждого инструмента: В этом примере, кликните на каждом инструменте в панели инструментов, и увидете как отличаются установки окна информации для каждого выбранного инструмента. Несколько типичных средств управления показано ниже:

Окно координат

Окно координат показывает вам точное местоположение курсора ArchiCAD в приделах как Декартовых, так и полярных координат для вашего чертежа. Это позволяет ввод и просмотр очень точной числовой информации с помощью клавиатуры, в дополнение к или вместо мыши. Это окно так же позволяет вам включать или выключать Snap Grid, Gravity, и перемещать пользовательское начало координат.

Начертите сегмент стены: Ручной ввод числовой чертежной информации с клавиатуры может быть использован для определения спецефических углов, длин и точек. Кликните чтобы начать чертить стену при нажатом треугольнике в окне координат. Введите 4'-8" для x, 0 для y и затем Enter. Вы теперь имеете 4'- 8" стену.

1. Кликните, чтобы начать стену.

2. Введите координаты.

3. Нажмите Enter чтобы закончить.

Окно управления (Control Box)

Окно управления дает вам возможность осущетвлять построение углов на чертеже различными методами и отменить или подтвердить текущую чертежную операцию. Оно так же позволяет вам группировать или разгруппировать элементы, выбор установок расширения линии, выбор команд сдвига, и обеспечивает активную справку по специфическим инструментам в области подсказки во время выполнения различных операций черчения.

Посмотрим на окно управления: выберем различные инструменты их панели инструментов и начертим простую форму с помощью каждого из них. При этом будем руководствоваться областью подсказик во время использования инструментов для справки.

Расширеное окно управления с областью подсказки.

Формы курсора

В этом разделе мы изучим как интеллигентный курсор ArchiCAD обеспечивает автоматическую привязку, функцию редактирования и выбора. Курсор разработан так, что бы он изменял форму на сколько это отвечает разнообразию функций в рабочей среде. Так же будет рассомтрено техника применения форм куросра к методам черчения.

Что будет изучено:

· Интеллигентный курсор

· Формы курсора

· Функции курсора

Интеллигентный курсор

ArchiCAD использует интеллигентный курсор для помощи, упрощения и ускорения чертежного процесса. Различные формы курсора используются ArchiCAD в зависимости от того какой инструмент или функция выбраны. В время работы в ArchiCAD, вы будете видеть в различных местах или ситуациях, как курсор будет изменять свою форму, информируя вас о его отношении к существующим элементам или действиям, ожидаемым от Вас.

1. Пустой карандаш: Выберите инструмент создания стен и начните черчение стены. Пустой карандаш отобразиться после того как вы начнете чертить этим инструментом. Это означает, что вы находитесь в режиме черчения. Следующий клик завершит создание стены.

2. Прицел: Переместите курсор от стены и обратите внимание, что он приймет вид перекрестия. Это указывает, что ArchiCAD ожидает от вас начала операции с уже выбранным инструментом.

3. Стрелка: Выберите инструмент Arrow в панели инструментов и обратите внимание, что курсор теперь принял вид стрелки. Это ваш инструмент выбора.

4. Галочка: Перетащите ваш инструмент на угол стены. Отобразиться галочка, что говорит о том, что курсор привязан к углу. Примерим курсор к кадому углу стены. Как видно внешний вид галочки для каждого угла стены будет различным. Это потому, что ArchiCAD использует кострукционную линию, чтобы автоматически чертить пересечения стен. Жирная галочка означает, что кострукционной линией является одна из сторон стены. Что бы видеть построительную линию, переключите Wall & Beam Intersections на No в Options/ Display Options. Включите Turn Wall & Beam Intersections на Yes снова. Выберите инструмент создания стен (Wall Tool) и галочка приймет свой обычный вид.

5. Закрашенный карандаш: Кликните как показано на рисунке и переместите "пустой карандаш" поперек края стены. Обратите внимание на то, что различные формы курсора указывают на то, какая сторона стены является активной конструкционной линией.

6. Символ перпендикулярности: Теперь перетащите закрашенный карандаш к точке, которая дает перепендикуляр к стене. Данный вид курсора будет указывать, что вы привязаны к перпендикуляру к стене.

7. Полосатый карандаш: Теперь переместим пустой карандаш вдоль поперек конца стены. Обратите внимание, что на конце стены карандаш отображается заштрихованым. Это потому, что стена имеет горячую точку в этих четырех углах.

8. Перекрестие: Теперь начертим стену, пересекающую другую стену, как показано. Переместим курсор к пересечению двух стен. Курсор измениться на перекрестие, что указывает, что вы привязаны к пересчеению.

9. Значек в виде логотипа Мерседес: Переместим курсор куда-нибудь на сторону стены. Курсор приймети вид логотипа Мерседес. Это указывает, что вы привязаны к стороне стены. Обратите внимание как изменяется форма курсора, в зависмости от того какая сторона стены является активной построительной линей.

10. Значек касательной: Выберите инструмент Wall (стена) и укажите геометрический метод Center Arc в окне информации. Начертите круговую стену как показано. Теперь выберите опцию Single Wall (еденичная стена) из окана информации и начертите стену касательную к окружности, как показано. Курсор измениться на Значек касательной, что указывает, что вы привязаны к стене по касательной.

11. Значек в виде тризубца: Кликните на инструменте Marquee (маркировка) в панели инструментов. Теперь переместите окно маркировки как показано. Обратите внимание что курсор изменяется на значек тризубца, когда он находиться над маркированной областью. Когда значек тризубца отображается, ві можете кликнуть и перетащить маркированноую область и все ее содержимое.

12. Значок в виде молотка: Значек молотка используется для подтверждения операций, подобных расположению размеров или несущих конструкций. Что бы расположить размер, выберите инструмент образмеривания, кликните вашим курсор на оба конца стены и затем сделайте еще двойной клик. Молоток отобразиться что бы подтвердить расположение размера.

13. Волшебная палочка: Волшебная палочка позволяет осуществлять автоматические операции, такие как трассировка стен и заштриховка областей. Как пример, выберем инструмент создания стен (Wall Tool) и выберем опцию прямоугольной геометрии в окне информации. Начертим стену в виде прямоугольника как показано. Теперь кликнем на инструменте штриховки (Fill Tool), а затем на кнопке волшебной палочки в окне управления и наконец кликнем внутри прямоугольника что бы расположить штриховку. Волшебная палочка так же доступна в 3D Window.

14. Глаз или двойной глаз: Глаз и двойной глаз указывают на какой стороне объекта подтвердить выполнение операции.

Выберем инструмент создания дверей (Door Tool) и переместим курсор на стену, где он приймет вид логотипа мерседес. Кликните на одной из сторон стены и курсор приймет вид глаза. Если вы будите перемещать курсор, точка вставки двери будут изменяться.

Двойной глаз указывает позицию of an edge-placed door or window.

15. Пипетка / шприц: Эта особенность будет автоматически фиксировать установки и параметры объектов и позволит вам чертить с этими установками присваивать их другому объекту. Чтобы использовать уже вставленную вами дверь, переместите курсор к краю двери, чтобы он принял вид галочки. Теперь нажмите клавишу Alt. Курсор приймет вид Пипетки. Кликните на двери, что бы получить ее параметры. Теперь нарисуем еще одну стену и расположим на ней дверь. Обратите внимание, что обе двери одинаковые.

Начертим новую стену и вставим в нее окно с параметрами по умолчанию. Далее, выполним двойной клик на инструменте создания окон (Window Tool) и изменим ширину окна. Кликним на OK и расположим окно в стене. Теперь получим параметры нового окна используя клавишу Alt и курсор в виде Пипетки. Переместим ваш курсор к первому окну, которое вы вставили, удерживая клавиши Alt и Ctrl. Курсор приймет вид шприца. Кликните на крае окна что что бы передать установки.

16. Маркеры для Половины, Деления, Процента / Расстояния: Включите кнопку Marker в окне координат и выберите Half (половина).

Теперь переместим курсор к краю стены. Линейный маркер отобразиться посередине стены. Это горячая точка на стене, к которой можно привязать курсор. Она временная и пропадет через несколько секунд.

Повторите описанные выше шаги для паркировки Деления, Процента и Расстояния

17. Наклон курсора: Курсор ArchiCAD имеет резиновую линию которая может выравнивать отдаленные точки и грани. Эта резиновая линия имеет три режима:

· Горизонтальное выравнивание

· Вертикальное выравнивание

· Угловое выравнивание

Чтобы использовать эти режимы, кликните чтобы начать порстроение стены и нажите кнопку Shift. Это вызовет автоматическое выравнивание конструируемой стены по вертикали, гризонтали или заранее установленому углу, который можно установить в Параметрах. Что бы использовать различные виды выравнивания курсора, выберите одну из трех кнопок в окне управления, при нажатой кнопке Shift Key.

18. Ножницы: Эта форма курсора используется когда осуществляется обрезка элементов. Черные ножницы отображаются вверху элемента, если его можно обрезать, в то время белые ножницы говорят что обрезать нечего. Чтобы обрезать стену, переместите курсор к краю стены удерживая клавишу Ctrl. Теперь кликните на стене.

19. Облако: Облако представляет пустое пространство над горизонтом в перспективных видах. Вы не можете чертить в этом пространстве 3D Window.

20. Контекстное меню: Контекстное меню ArchiCAD предлагает быстрый вызов комманд меню специфицированных текущему выбранному элементу. Для доступа к этому меню Menu, выберите элемент и кликом правой кнопи мыши откройте это окно.

Редактирование и комментирование.

Чтобы использовать продуктивно инструментальные средства, которые мы изучили, необходимо также изучить несколько ключевых методов редактирования и комментирования, что и будет сделано в этом разделе.

Что будет изучено:
