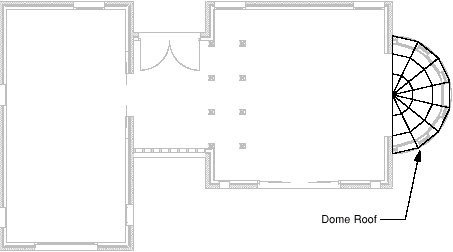

План крыши для нижнего этажа

1. Куполообразная Крыша: Куполообразная Крыша создается с помощью Roof Tool (инструмента создания крыш). Число планок и сегментов образующих купол устанавливается в диалоговом окне Dome Settings. После того как купол создан, его детали могут быть отредактированы как отельные скатные крыши, но не в целом.

· Редактиование параметров крыши: Двойным кликом откроем Roof Tool и установим параметры крыши. Прежде всего установитм аттрибуты поэтажного плана и сечения.

Далее, установим материал для крыши в аттрибутах модели. Установим текущий уровень в Roof Layer.

· Установка контура куполообразной крыши: С активным Roof Tool, выберем Dome Roof в окне информации. Первым кликом вы определяете центр купола, вторым отмечаете начало, а третьим - конец контура.

· Редактирование параметров купола: после того как вы определили контур, отобразиться диалоговое окно Dome Settings. Отредактируйте параметры купола как показано ниже.
