• Вычерчивание дороги с учетом масштаба чертежа.
• Расчет и выполнение нормативного закругления при повороте дороги.
• Демонстрация при вычерчивании зоны отчуждения на каждом отрезке дороги и возможность динамического редактирования последних звеньв.
• Комплект конструктивных схем различных типов дорог, используемых на строительной площадке с базой данных по материалам.
• Расчет и распечатка потребности в материалах по каждой выполненной с помощью модуля дороге.
• Методические материалы по планированию временных дорог на строительной площадке.

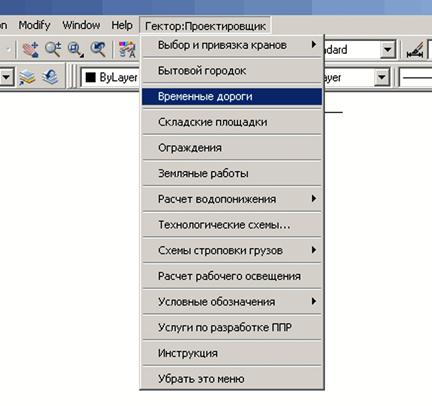

В меню «Гектор: Проектировщик» в AutoCAD находится пункт «Временные дороги».

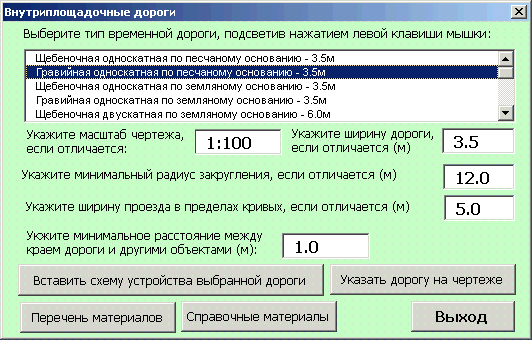

В главном окне выберите тип дороги и изме-ните параметры, если небходимо. Теперь можно «Указать дорогу на чертеже».
Для выбранного типа дороги можно «Вставить схему устройства…» в виде блока в чертеж.

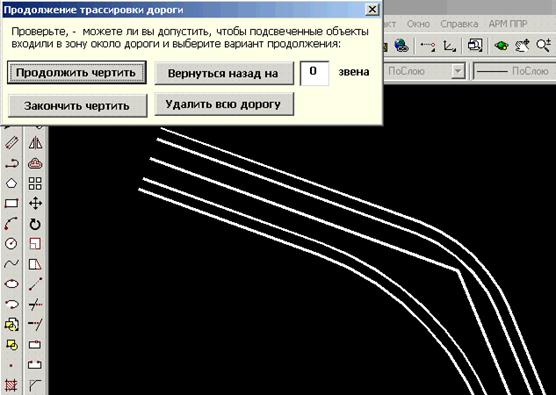

При вычерчивании показаны: средняя указываемая пользователем линия (1), контур самой дороги (2) и зона отчуждения (3).
При вычерчивании очередного звена надо нажать одну из предложенных кнопок.

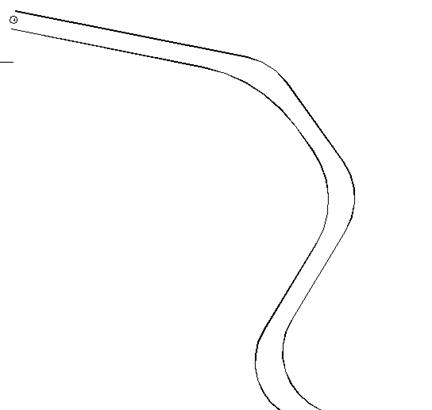

Пример чертежа дороги. В начале проставляется номер (1) дороги, по которому она идентифицируется в распечатке расходных материалов.
Повороты уширены (2) согласно нормам.
В текстовых файлах можно посмотреть и распечатать «Перечень материалов» для всех дорог, выполненных с помощью данного модуля в данном чертеже, и «Справочные материалы».
