Требования ПТЭ к расстоянию между осями смежных путей на перегонах и на станциях

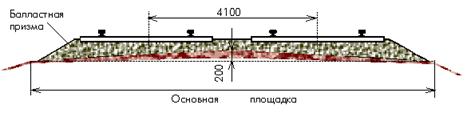

Расстояние между осями путей (междупутье) на перегонах двухпутных линий на прямых участках должно быть не менее 4100 мм (Рис.10).


Рис. 10 Ширина междупутья на 2-х путном перегоне

На трехпутных и четырехпутных линиях расстояние между осями второго и третьего путей на прямых участках должно быть не менее 5000 мм (Рис.11).


Рис. 11 Ширина междупутий на 4-х путном перегоне

Расстояние между осями смежных железнодорожных путей на станциях, в прямых участках должно быть не менее 4800 мм, на второстепенных железнодорожных путях (железнодорожные пути стоянки железнодорожного подвижного состава, железнодорожные пути грузовых дворов) и железнодорожных путях грузовых районов не менее 4500 мм.

Допускается до реконструкции путевого развития действующих железнодорожных станций сохранять расстояние между осями смежных железнодорожных путей менее установленного настоящим пунктом, но не менее 4100 мм, а также сохранять при расположении главных железнодорожных путей на железнодорожных станциях крайними расстояние между ними 4100 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть допущено 3600 мм. (Рис.12).


Рис. 12 Ширина междупутий на станциях

Расстояние между осями смежных железнодорожных путей на станциях железнодорожных путей необщего пользования на прямых участках железнодорожных путей должно быть не менее 4100 мм.

Горизонтальные расстояния на кривых участках между осями смежных железнодорожных путей и между осью железнодорожного пути и габаритом приближения строений на перегонах и железнодорожных станциях устанавливаются нормами и правилами.

Требования к содержанию железнодорожного пути. План и профиль линии

Железнодорожный путь в отношении радиусов кривых, сопряжения прямых и кривых, крутизны уклонов должен соответствовать утвержденному плану и профилю железнодорожной линии.

План пути – это вид железнодорожной линии сверху (прямые и кривые участки пути).

Продольный профиль пути - это изображение оси пути на вертикальной плоскости (вид сбоку). Продольный профиль состоит из площадок и уклонов (спуски, подъемы).

Требования ПТЭ к расположению раздельных пунктов (станций, разъездов и обгонных пунктов) в плане и продольном профиле:

Разъезд - раздельный пункт на однопутных линиях, имеющий путевое развитие для обгона и скрещения поездов (Рис. 13)

Рис. 13 Разъезд

Обгонный пункт – раздельный пункт на двухпутных линиях, имеющий путевое развитие, допускающее обгон поездов и в необходимых случаях – перевод поезда с одного главного пути на другой. (Рис. 14)

Рис. 14 Обгонный пункт

Станция - раздельный пункт, имеющий путевое развитие, позволяющий производить операции по приему, скрещению и обгону поездов и др.операции. (Рис.15)

Рис. 15 Станция

Требования к расположению раздельных пунктов в плане

Станции, разъезды и обгонные пункты, а также отдельные парки и вытяжные пути должны располагаться на прямых участках. В трудных условиях допускается размещение их на кривых радиусом не менее 1500 м. В особо трудных условиях допускается уменьшение радиуса кривой до 600 м, а в горных условиях - до 500 м.

Кроме того, на железнодорожных путях необщего пользования допускается:

- в трудных условиях размещение раздельных пунктов, отдельных парков и вытяжных железнодорожных путей на кривых радиусом не менее 500 м, а в особо трудных условиях - размещение раздельных пунктов, на которых не производится маневровая работа, на обратных кривых радиусом не менее 500 м;

- сохранение в эксплуатации на раздельных пунктах парковых железнодорожных путей (не более 5) и вытяжных железнодорожных путей на кривых меньшего радиуса, но не менее предусмотренного нормами и правилами.

Требования к расположению раздельных пунктов в продольном профиле

Станции, разъезды и обгонные пункты, как правило, должны располагаться на горизонтальной площадке. В отдельных случаях допускается расположение их на уклонах, не превышающих 0,0015 (1,5 ‰); в трудных условиях (топографических) допускается увеличение уклонов, но не более чем до 0,0025 (2,5‰). В особо трудных условиях на разъездах и обгонных пунктах всех типов, на промежуточных железнодорожных станциях продольного или полупродольного типов, на которых не предусматриваются маневры и отцепки локомотива или вагонов от состава и разъединение соединенных поездов, допускаются уклоны круче 0,0025 (2,5‰) в пределах станционной площадки.

Допускаются также в особо трудных условиях уклоны круче 0,0025 (2,5‰) при удлинении приемо-отправочных железнодорожных путей на существующих железнодорожных станциях, при условии принятия мер против самопроизвольного ухода вагонов или составов (без локомотива), но не круче 0,010 (10‰) в обоих случаях. Допускается до проведения реконструкции раздельных пунктов на железнодорожных путях необщего пользования сохранять существующие уклоны, но не круче 0,010, с принятием мер по предупреждению самопроизвольного ухода вагонов или составов (без локомотива).

Для предотвращения самопроизвольного ухода вагонов или составов (без локомотива) за пределы полезной длины путей на железнодорожных станциях, разъездах и обгонных пунктах продольный профиль вновь построенных и реконструированных приемо-отправочных железнодорожных путей, на которых предусматриваются отцепка локомотивов от вагонов и производство маневровых операций, проектируется вогнутого (ямообразного) очертания с одинаковыми отметками высот по концам полезной длины путей.

В необходимых случаях для предупреждения самопроизвольного ухода вагонов на другие железнодорожные пути и маршруты приема, следования и отправления поездов должно предусматриваться, соответственно, устройство предохранительных тупиков, охранных стрелок, сбрасывающих башмаков, сбрасывающих остряков, сбрасывающих стрелок, применение стационарных устройств для закрепления вагонов, которые должны соответствовать требованиям ПТЭ, в том числе в отношении включения этих устройств в электрическую централизацию для контроля их положения.

Во всех случаях на железнодорожных станциях, разъездах и обгонных пунктах на уклонах должны быть обеспечены условия трогания с места поездов в пределах установленной нормы массы и условия удержания поездов вспомогательными тормозами локомотивов.

План и профиль главных и станционных железнодорожных путей подвергаются периодической инструментальной проверке в соответствии с требованиями ПТЭ.

Продольные профили сортировочных горок, подгорочных и профилированных вытяжных железнодорожных путей на сортировочных, участковых, промежуточных и грузовых железнодорожных станциях, железнодорожных путей для скатывания вагонов с вагоноопрокидывателей проверяются не реже одного раза в три года, на остальном протяжении станционных железнодорожных путей всех железнодорожных станций профиль проверяется не реже одного раза в десять лет.

Продольный профиль главных железнодорожных путей на железнодорожных станциях и перегонах проверяется в период проведения реконструкции, капитального и среднего ремонта железнодорожных путей. По результатам проверок устанавливаются конкретные сроки производства работ по выправке профилей. Участки железнодорожного пути, на которых производятся работы, вызывающие изменение плана и профиля, проверяются после их окончания с представлением, соответственно, владельцу инфраструктуры, владельцу железнодорожных путей необщего пользования соответствующей документации.

При возведении на территории железнодорожных станций новых объектов, расширении или переносе существующих юридическое лицо (индивидуальный предприниматель), выполняющее такие работы, передает, соответственно, владельцу инфраструктуры, владельцу железнодорожных путей необщего пользования исполнительную документацию, определяющую привязку объекта к существующему развитию железнодорожной станции (отдельных объектов).
