Положим, что пространственно-непрерывный сигнал после прохождения через систему с импульсным откликом (рис.1) преобразуется в «неидеальную» функцию :
. (1)

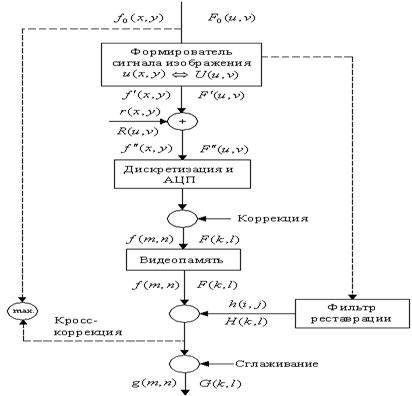

Рис.1. Алгоритм реставрации изображения.
Если система пространственно инвариантна, ее импульсный отклик будет зависеть только от разности координат . В этом случае справедлива свертка:
, (2)
а при наличии аддитивного шума:
. (3)
То же в частотной области:
, (4)
где ;
– передаточная функция системы.
После дискретизации и квантования искаженное таким образом изображение запоминается в памяти. Результаты реставрации:
Ø – как результат операции свертки или
Ø – как результат фильтрации.
Изменение спектра мощности на отдельных этапах обработки как функции пространственной частоты (при ) качественно представлены на рис.2. Видно, что шум занимает широкую частотную область и при реставрации вносит сильно мешающие компоненты.

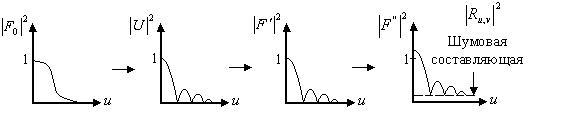

Рис.2. Преобразование спектра сигнала при реставрации.
Реставрация изображений состоит в том, чтобы при помощи реставрирующего фильтра так скомпенсировать изменения изображения, внесенные при его регистрации датчиком и формировании искаженного непрерывного или дискретного сигнала, чтобы в соответствии с установленными критериями оптимально восстановить исходный сигнал. К таким критериям можно, например, отнести максимум взаимной корреляции (кросс-корреляции) между результатом и оригиналом
|
|
Основной проблемой является точное описание передаточной функции датчика изображения. Помочь в этом могут следующие вспомогательные процедуры:
· расчет импульсного отклика или передаточной функции (MUF) на основании имеющихся физических данных;
· определение полосы частот системы для широкополосного входного сигнала;
· применение δ-импульса, линий или перепадов в изображении на входе системы, позволяющее рассчитать по передаточную функцию ;
· оценка спектра шума путем его усреднения, например, в высокочастотной пространственной области при наличии или отсутствии низкочастотного тестового изображения.
Зависимости между полезным сигналом и помехой, например, при различных квантовых процессов (зернистость материала датчика, детерминирование квантов на рентгеновских или ядерных медицинских снимков), к сожалению, не могут быть учтены таким образом.
