УЧЕБНЫЕ ВОПРОСЫ
ВВЕДЕНИЕ
VI. Текст лекции
V. Учебно-материальное обеспечение
IV. Литература
III. Расчет учебного времени
II. Воспитательные цели
I. Учебные цели
Санкт - Петербург
ЛЕКЦИЯ
Полковник С. Халепа
УТВЕРЖДАЮ
Начальник военной кафедры
___.___. 2014
МОДУЛЬ 3/2
по учебной дисциплине «Военно – специальная подготовка»
для ВУС-521300
Раздел № 1 | Военная техника связи |
Тема №11 | Технические характеристики и возможности аппаратных узлов связи объединений |
Занятие №3 | Аппаратная внутренней телефонной связи |
Обсуждена на заседании
предметно-методической комиссии цикла № 2
Протокол № __ от
__. ___ 2014 г.
Изучить основы применения АТС П-178 в сетях внутренней связи ПУ и их основные характеристики.
1. Формировать у студентов государственно-патриотическое сознание, верность России и конституционному долгу, чувство гордости за принадлежность к ВС, войскам связи.
|
|
2. Развивать у студентов профессионально важных качеств, необходимых им как офицерам и военным специалистам: дисциплинированности и исполнительности, чувства воинского долга, офицерской чести и достоинства.
Содержание и порядок проведения лекции | Время, мин | ||
Вступительная часть | |||
Основная часть (текст лекции) | |||
Введение | |||
Учебные вопросы: | |||
1. | Организация внутренней телефонной связи на ПУ | ||
2. | Назначение и состав аппаратной П-178-1(2). | ||
3. | Основные возможности и структура аппаратной | ||
Заключение | |||
Заключительная часть |
1. | Техническая документация на аппаратуру связи |
2. | Квазиэлектронная АТС внутренней связи. Под ред. А.Т.Спицына. –Л.: ВАС. 1987. |
3. | Л. В. Воробьев, А. Т. Спицын. Техническое и эксплуатационное обслуживание АТС П-178-100 (200): Учебное пособие / Под ред. А. Т. Спицына. –СПб.: ВУС, 2003. -48 с.: ил. |
Наглядные пособия (схемы): | |
1. | Слайды по теме занятия |
Раздаточный материал: | |
1. | Электронные материалы занятия. |
На сетях связи ВС РФ до последнего времени в основном применялись телефонные станции с ручной коммутацией, что во многом было обусловлено принципами построения сетей военной связи. Автоматические телефонные станции устанавливались на гарнизонных узлах связи и полевых узлах связи крупных воинских формирований (ПУ объединений). Причем на последних, в основном, использовались для обеспечения внутренней телефонной связи. В настоящее время данное положение дел меняется к лучшему, однако существующие полевые аппаратные АТС еще будут использоваться до окончательной выработки эксплуатационного ресурса.
|
|
До настоящего времени потребности по обмену информацией между должностными лицами ПУ обеспечиваются, в основном, за счет телефонной связи.
Для обеспечения телефонных переговоров между должностными лицами ПУ создаются сети внутренней телефонной связи, для чего в штате узловых частей имеются соответствующие телефонные средства.

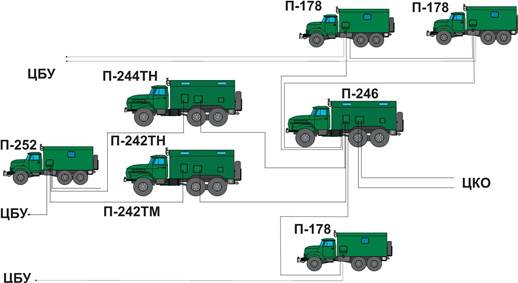

В зависимости от характера размещения ПУ, наличия средств, потребностей телефонных станций, сеть внутренней связи может иметь следующие структуры радиальная, кольцевая полносвязная, кольцевая неполносвязная, радиально-узловая.
Особенностями организации и функционирования сетей внутренней связи являются:
отсутствие или ограниченное использование на СЛ сети ВС каналообразующей аппаратуры;
ограниченное число АТС в сети;
информация в сетях ВС как правило не засекречивается если развертываются на охраняемых территориях;
громоздкость кабельной сети абонентских и соединительных линий, что требует привлечения дополнительных сил при развертывании и свертывании полевых ТС, кроме штата ТС. Например, протяженность штатного кабеля ПТРК в полевой ТС П-178 составляет 10км;
нестабильность группировок абонентов и мест их расположения на полевых ПУ;
обслуживание абонентов по категориям и использование специальных видов обслуживания для отдельных категорий.
Особенности полевых сетей ВС (в отличие от стационарных):
предъявляются жесткие (нормативные) требования по развертыванию абонентской сети СЛ и ТФ станций.
Время развертывания абонентской сети и СЛ зависит от числа АТС и от их размещения на территории ПУ. Так, для сети ВС емкостью 200 nn число ТС д.б. 2-3! При этом ТС необходимо размещать в центре обслуживаемой территории. Время развертывания ТС зависит от времени на подготовку ТС к работе и времени на прием АЛ и СЛ. Время на подготовку ТС к работе зависит от типа УУ. При УУ с записанной программой требуется ввод данных с внешних носителей, а это дополнительные затраты времени, особенно при сбоях в эл.питании - перезапуски! Поэтому на полевых ПУ более приемлемы и просты в эксплуатации АТС с замонтированной программой! Однако замонтированная программа УУ ограничивает число категорий абонентов и видов услуг, а также число АТС в сети и способы их соединения (требования к квалификации л/с - здесь ниже!).
В настоящее время основным типом АТС ВС для полевых ПУ армии, фронта является КЭ АТС 4-го поколения: АТС КЭ ВС-100(200) - аппаратные П-178-1(2), РТС П-206 и РТС П-209ИМ (аппаратные П-252).
