Метод резинового мешка

Оборудование. Режимы.

Формование с использованием эластичной диафрагмы. Компоненты. Операции.

Лекция 14.

Существует три технологических способа формования с использованием эластичной диафрагмы, которые полностью самостоятельны и представляют закономерный технологический процесс на различных предприятиях.

Суть формования во всех случаях заключается в том, что пакет сырого материала обжимается эластичной диафрагмой и прижимается либо с помощью вакуума, либо с помощью давления сжатого воздуха извне, либо с использованием и вакуума, и давления в автоклаве.

Данный метод переработки армированных пластиков используется для получения крупногабаритных изделий и заключается в том, что пропитанный стекловолокнистый материал уплотняется с удалением из него воздуха с помощью эластичной диафрагмы (силаксановая резина).

По нему удаление воздуха из пакета достигается с помощью воздушного резинового мешка, в котором создается избыточное давление сжатого воздуха. Резиновый мешок оказывает равномерное давление на стенки пропитанного пакета и отжимает из него пузырьки воздуха. Давление формования составляет 0.15-0.4 МПа.

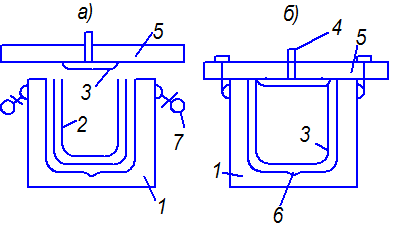

а) уложение до подачи б) уложение после подачи воздуха

1 – форма

2 – стеклонаполнитель, пропитанный связующим

3 – резиновый мешок

4 – штуцер для подачи воздуха

5 – плита

6 – отшлифованное изделие

7 – зажимы
