Связь компьютера с периферийными устройствами

Лекция 3. Основные задачи построения сетей

Хронологическая последовательность важнейших событий в истории развития компьютерных сетей

Первые ламповые компьютеры	Начало 40-х
Первые компьютеры на полупроводниковых схемах (транзисторах)	Середина 50-х
Первые компьютеры на интегральных схемах. Первые мультипрограммные ОС	Середина 60-х
Первые глобальные связи компьютеров	Конец 60-х
Начало передач по телефонным сетям голоса в цифровой форме	Конец 60-х
Появление больших интегральных схем. Первые мини-компьютеры	Начало 70-х
Первые нестандартные локальные сети	Начало 70-х
Создание сетевой архитектуры IBM SNA
Создание технологии Х.25
Появление персональных компьютеров	Начало 80-х
Создание Internet в современном виде. Установка на всех узлах стека TCP/IP	Начало 80-х
Появление стандартных технологий локальных сетей	Ethernet – 1980 Token Ring – 1985 FDDI – 1985
Начало коммерческого использования Internet	Конец 80-х
Изобретение Web

При создании вычислительных сетей разработчикам пришлось решать множество самых разных задач, связанных с кодированием и синхронизацией электрических (оптических) сигналов, выбором конфигурации физических и логических связей, разработкой схем адресации устройств, созданием различных способов коммутации, мультиплексированием и демультиплексированием потоков данных, совместным использованием передающей среды. В данной лекции мы сформулируем все эти задачи, причем в той последовательности, в которой они возникали в процессе развития и совершенствования сетевых технологий.

Начнем с наиболее простого случая непосредственного соединения двух устройств физическим каналом, такое соединение называется связью "точка-точка" (point-to-point).

Частным случаем связи " точка-точка " является соединение компьютера с периферийным устройством. Поскольку механизмы взаимодействия компьютеров в сети многое позаимствовали у схемы взаимодействия компьютера с периферийными устройствами, начнем рассматривать принципы работы сети с этого "досетевого" случая.

Для обмена данными компьютер и периферийное устройство (ПУ) оснащены внешними интерфейсами или портами (рис. 3.1). В данном случае к понятию " интерфейс " относятся:

ü электрический разъем;

ü набор проводов, соединяющих устройства;

ü совокупность правил обмена информацией по этим проводам.

Со стороны компьютера логикой передачи сигналов на внешний интерфейс управляют:

ü контроллер ПУ — аппаратный блок, часто реализуемый в виде отдельной платы;

ü драйвер ПУ – программа, управляющая контроллером периферийного устройства.

Со стороны ПУ интерфейс чаще всего реализуется аппаратным устройством управления ПУ, хотя встречаются и программно-управляемые периферийные устройства.

Обмен данными между ПУ и компьютером, как правило, является двунаправленным. Так, например, даже принтер, который представляет собой устройство вывода информации, возвращает в компьютер данные о своем состоянии.

Таким образом, по каналу, связывающему внешние интерфейсы, передается следующая информация:

ü данные, поступающие от контроллера на ПУ, например байты текста, который нужно распечатать на бумаге;

ü команды управления, которые контроллер передает на устройство управления ПУ; в ответ на них оно выполняет специальные действия, например переводит головку диска на соответствующую дорожку или же выталкивает из принтера лист бумаги;

ü данные, возвращаемые устройством управления ПУ в ответ на запрос от контроллера, например данные о готовности к выполнению операции.

Рассмотрим последовательность действий, которые выполняются в том случае, когда некоторому приложению требуется напечатать текст на принтере. Со стороны компьютера в выполнении этой операции принимает участие, кроме уже названных контроллера, драйвера и приложения, еще один важнейший компонент — операционная система. Поскольку все операции ввода-вывода являются привилегированными, все приложения при выполнении операций с периферийными устройствами используют ОС как арбитра. Итак, последовательность действий такова:

1. Приложение обращается с запросом на выполнение операции печати к операционной системе. В запросе указываются: адрес данных в оперативной памяти, идентифицирующая информация принтера и операция, которую требуется выполнить.

2. Получив запрос, операционная система анализирует его, решает, может ли он быть выполнен, и если решение положительное, то запускает соответствующий драйвер, передавая ему в качестве параметров адрес выводимых данных. Дальнейшие действия, относящиеся к операции ввода-вывода, со стороны компьютера реализуются совместно драйвером и контроллером принтера.

3. Драйвер передает команды и данные контроллеру, который помещает их в свой внутренний буфер. Пусть, например, драйвер загружает значение некоторого байта в буфер контроллера ПУ.

4. Контроллер перемещает данные из внутреннего буфера во внешний порт.

5. Контроллер начинает последовательно передавать биты в линию связи, представляя каждый бит соответствующим электрическим сигналом. Чтобы сообщить устройству управления принтера о том, что начинается передача байта, перед передачей первого бита данных контроллер формирует стартовый сигнал специфической формы, а после передачи последнего информационного бита — стоповый сигнал. Эти сигналы синхронизируют передачу байта. Кроме информационных бит, контроллер может передавать бит контроля четности для повышения достоверности обмена.

6. Устройство управления принтера, обнаружив на соответствующей линии стартовый бит, выполняет подготовительные действия и начинает принимать информационные биты, формируя из них байт в своем приемном буфере. Если передача сопровождается битом четности, то выполняется проверка корректности передачи: при правильно выполненной передаче в соответствующем регистре устройства управления принтера устанавливается признак завершения приема информации. Наконец, принятый байт обрабатывается принтером — выполняется соответствующая команда или печатается символ.

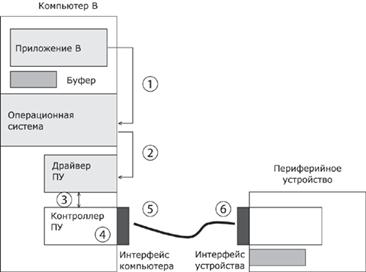

Рис. 3.1. Связь компьютера с периферийным устройством.

Обязанности между драйвером и контроллером могут распределяться по-разному, но чаще всего контроллер поддерживает набор простых команд, служащих для управления периферийным устройством, а на драйвер обычно возлагаются наиболее сложные функции реализации обмена. Например, контроллер принтера может поддерживать такие элементарные команды, как "Печать символа", "Перевод строки", "Возврат каретки" и т. п.

Драйвер же принтера с помощью этих команд реализует печать строк символов, разделение документа на страницы и другие более высокоуровневые операции (например, подсчет контрольной суммы последовательности передаваемых байтов, анализ состояния периферийного устройства, проверка правильности выполнения команды). Драйвер, задавая ту или иную последовательность команд, определяет тем самым логику работы периферийного устройства. Для одного и того же контроллера можно разработать различные драйверы, которые с помощью одного и того же набора доступных команд будут реализовывать разные алгоритмы управления одним и тем же ПУ.

Возможное распределение функций между драйвером и контроллером (ПУ).

Функции, выполняемые драйвером:

ü ведение очередей запросов;

ü буферизация данных;

ü подсчет контрольной суммы последовательности байтов;

ü анализ состояния ПУ;

ü загрузка очередного байта данных (или команды) в регистр контроллера;

ü считывание байта данных или байта состояния ПУ из регистра контроллера.

Функции, выполняемые контроллером:

ü преобразование байта из регистра (порта) в последовательность бит;

ü передача каждого бита в линию связи;

ü обрамление байта стартовым и стоповым битами – синхронизация;
