Лекция 4. Проблемы связи нескольких компьютеров

Задача физической передачи данных по линиям связи

Даже при рассмотрении простейшей сети, состоящей всего из двух машин, можно увидеть многие проблемы, присущие любой вычислительной сети, в том числе, связанные с физической передачей сигналов по линиям связи.

При соединении "точка-точка" на первый план выходит задача физической передачи данных по линиям связи. Эта задача среди прочего включает:

ü кодирование и модуляцию данных;

ü взаимную синхронизацию передатчика одного компьютера с приемником другого;

ü подсчет контрольной суммы и передача ее по линиям связи после каждого байта или после некоторого блока байтов.

В вычислительной технике для представления данных используется двоичный код. Представление данных в виде электрических или оптических сигналов называется кодированием. Существуют различные способы кодирования двоичных цифр 1 и 0, например потенциальный способ, при котором единице соответствует один уровень напряжения, а нулю — другой, или импульсный способ, когда для представления цифр используются импульсы различной или одной полярности.

Аналогичные подходы могут использоваться для кодирования данных и при их передаче между двумя компьютерами по линиям связи. Однако эти линии связи отличаются по своим электрическим характеристикам от тех, которые существуют внутри компьютера. Главное отличие внешних линий связи от внутренних состоит в их гораздо большей протяженности, а также в том, что они проходят вне экранированного корпуса по пространствам, зачастую подверженным воздействию сильных электромагнитных помех. Все это приводит к существенно большим искажениям прямоугольных импульсов (например, "заваливанию" фронтов), чем внутри компьютера. Поэтому при передаче данных внутри и вне компьютера не всегда можно использовать одни и те же скорости и способы кодирования.

В вычислительных сетях применяют как потенциальное, так и импульсное кодирование дискретных данных, а также специфический способ представления данных, который никогда не используется внутри компьютера, — модуляцию (рис. 3.4). При модуляции дискретная информация представляется синусоидальным сигналом той частоты, которую хорошо передает имеющаяся линия связи.

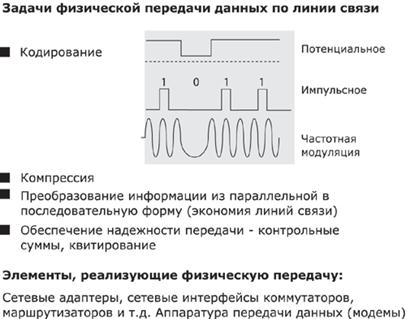

Рис. 3.4. Задачи физической передачи данных.

Потенциальное или импульсное кодирование применяется на каналах высокого качества, а модуляция на основе синусоидальных сигналов предпочтительнее в том случае, когда канал вносит сильные искажения в передаваемые сигналы. Обычно модуляция используется в глобальных сетях при передаче данных через аналоговые телефонные линии, которые были разработаны для передачи голоса в аналоговой форме и поэтому не очень подходят для непосредственной передачи импульсов.

На способ передачи сигналов влияет и количество проводов в линиях связи между компьютерами. Чтобы снизить стоимость линий связи в сетях, разработчики стараются сократить количество проводов и из-за этого используют не параллельную передачу всех бит одного байта или даже нескольких байт, как это делается внутри компьютера, а последовательную, побитную передачу, требующую всего одной пары проводов.

При передаче сигналов приходится еще решать проблему взаимной синхронизации передатчика одного компьютера с приемником другого. При организации взаимодействия модулей внутри компьютера она решается очень просто, так как в этом случае все модули синхронизируются от общего тактового генератора. Проблема синхронизации при связи компьютеров может решаться разными способами, как с помощью обмена специальными тактовыми синхроимпульсами по отдельной линии, так и посредством периодической синхронизации заранее обусловленными кодами или импульсами характерной формы, отличной от формы импульсов данных.

Несмотря на принятые меры (выбор соответствующей скорости обмена данными, линий связи с определенными характеристиками, способа синхронизации приемника и передатчика), существует вероятность искажения некоторых бит передаваемых данных. Для более надежной передачи данных часто используется стандартный прием — подсчет контрольной суммы и передача ее по линиям связи после каждого байта или после некоторого блока байтов. Часто в протокол обмена данными включается как обязательный элемент сигнал-квитанция, которая подтверждает правильность приема данных и посылается от получателя отправителю.

В каждый сетевой интерфейс, будь то порт маршрутизатора, концентратора или коммутатора, встроены средства, в той или иной мере решающие задачу надежного обмена двоичными сигналами, представленными соответствующими электромагнитными сигналами. Некоторые сетевые устройства, такие как модемы и сетевые адаптеры, специализируются на физической передаче данных. Модемы выполняют в глобальных сетях модуляцию и демодуляцию дискретных сигналов, синхронизируют передачу электромагнитных сигналов по линиям связи, проверяют правильность передачи по контрольной сумме и могут выполнять некоторые другие операции. Сетевые адаптеры рассчитаны, как правило, на работу с определенной передающей средой — коаксиальным кабелем, витой парой, оптоволокном и т. п. Каждый тип передающей среды обладает определенными электрическими характеристиками, влияющими на способ использования данной среды, и определяет скорость передачи сигналов, способ их кодирования и некоторые другие параметры.

До сих пор мы рассматривали сеть, состоящую всего из двух машин. При объединении в сеть большего количества компьютеров возникает целый комплекс новых проблем.
