Теоретические предпосылки

ВОДООТВЕДЕНИЯ, ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

ЭЛЕКТРОПРИВОДА В СИСТЕМАХ ВОДОСНАБЖЕНИЯ,

ПРИМЕНЕНИЕ ЧАСТОТНО-РЕГУЛИРУЕМОГО

Высокую эффективность внедрения частотно-регулируемого электропривода можно получить при использовании его в насосных, вентиляторных, нагнетательных установках.

Физическую природу снижения энергопотребления турбомеханизмами проиллюстрируем на примере вентиляторов. Большинство вентиляторов представляют собой центробежные машины. На рис. 1 приведена типичная характеристика центробежного вентилятора – зависимость выходного давления Н от потока (расхода) воздуха Q. Она остается неизменной при постоянной частоте вращения вентилятора. Здесь же представлена характеристика системы вентиляции (кривая 1). Она показывает, какое давление требуется от вентилятора для обеспечения требуемого потока воздуха и покрытия всех потерь в системе. Точка пересечения двух кривых является фактической рабочей точкой системы.

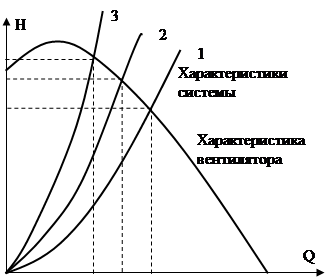

Рис.1. Характеристики вентилятора и системы при регулировании шибером

Обычно производительность вентилятора изменяется установкой шибера на выходе. Выходные шиберы воздействуют на характеристику системы, увеличивая сопротивление потоку воздуха. На рис. 1 показаны несколько характеристик системы при различных положениях шибера (кривая 1 соответствует полностью открытому шиберу). Известно, что мощность, потребляемая из сети двигателем турбомеханизма, пропорциональна произведению давления и расхода, т.е. пропорциональна площади прямоугольника, одна из вершин которого совпадает с рабочей точкой, а противоположная – с началом координат. Из рис. 1 видно, что изменение производительности вентилятора влияет на потребление энергии незначительно.

Изменение частоты вращения вентилятора приводит к изменению его характеристики, как это показано на рис. 2. Здесь кривые 2 и 3 соответствуют пониженной частоте вращения. Из рисунка видно, что снижение частоты вращения вентилятора приводит к перемещению рабочей точки вдоль характеристики системы и существенному снижению расхода электроэнергии при тех же расходах, что и на рис. 1. Количественную оценку этих изменений можно получить из формул, называемых законами подобия:

где: n – скорость вентилятора; Р – мощность.

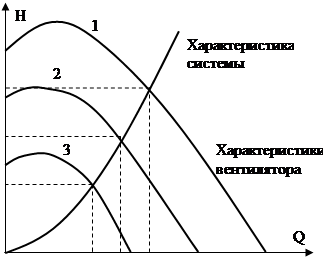

Рис. 2. Характеристики вентилятора и системы

при регулировании частоты вращения

Аналогичные кривые можно построить и для центробежных насосов. Здесь изменение производительности обычно осуществляется дроссельными заслонками на выходе насоса. На рис. 3 представлен сравнительный график мощности, потребляемой насосом, в зависимости от расхода при регулировании дросселированием и частотном регулировании. Разность между значениями этими кривыми при заданном расходе позволяет определить экономию энергии при частотном регулировании по сравнению с регулированием дроссельной заслонкой.

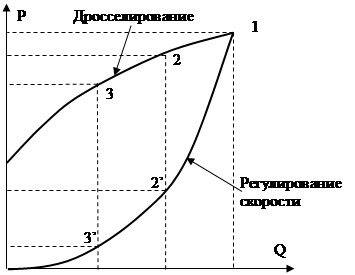

Рис. 3. Зависимость потребляемой мощности от расхода

Электроприводы турбомеханизмов потребляют не менее 20-25% всей вырабатываемой электроэнергии и в большинстве случаев остаются нерегулируемыми, что не позволяет получить режим рационального энергопотребления и расхода воды, пара, воздуха и т. д. при изменении технологических потребностей в широких пределах. Силовое оборудование выбирается на максимальную производительность, в действительности же его среднесуточная загруженность может составлять около 50% от номинальной мощности. Значительное снижение момента нагрузки при снижении скорости вращения приводного двигателя, характерное для рассматриваемых механизмов, обеспечивает существенную экономию электроэнергии (до 50%) при использовании регулируемого электропривода и позволяет создать принципиально новую технологию транспортировки воды, воздуха и т. д., обеспечивающую эффективное регулирование производительности агрегата. Кроме того, поддержание в системе минимально необходимого давления приводит к существенному уменьшению непроизводительных расходов транспортируемого продукта и снижению аварийности гидравлических и пневматических сетей. Опыт применения частотно-регулируемых электроприводов в водоснабжении показывает, что можно сэкономить до 25% воды, что также дает значительную экономию эксплуатационных затрат.

Невысокие требования к качеству регулирования давления и расхода обуславливают возможность применения наиболее простых и, следовательно, относительно недорогих преобразователей частоты, которые являются наиболее удобными с точки зрения проектирования и наладки. Положительным моментом является также то, что преобразователь частоты может быть легко внедрен в уже существующую установку без какой-либо реконструкции системы в целом. Сочетание высокой экономичности регулирования и относительно низкой стоимости оборудования обеспечивает минимальный срок его окупаемости (6-12 месяцев).

В целом применение частотно-регулируемого асинхронного электропривода в насосных и вентиляторных установках дает следующие преимущества:

§ § экономия электроэнергии (до 50%);

§ § экономия транспортируемого продукта за счет снижения непроизводительных расходов (до 25%);

§ § снижение аварийности гидравлической или пневматической сети за счет поддержания минимально необходимого давления;

§ § снижение аварийности сети и самого агрегата за счет возможности применения плавного пуска;

§ § повышение надежности и снижение аварийности электрооборудования за счет устранения ударных пусковых токов;

§ § снижение уровня шума, создаваемого установкой;

§ § удобство автоматизации;

§ § удобство и простота внедрения.
