Примеры реализации


В качестве примера можно привести опыт внедрения частотно-регулируемых электроприводов на насосных станциях холодного водоснабжения г.Екатеринбурга и г.Сухой Лог. Модернизация нерегулируемых электроприводов насосов проводилась сотрудниками кафедры электропривода и автоматизации промышленных установок УГТУ-УПИ. В 1996-1998 г. были установлены 3 частотных преобразователя мощностью 15, 15 и 37 кВт на станции ТП-83 и станции по адресу ул. Цвиллинга 16 в Екатеринбурге, а также преобразователь мощностью 200 кВт на станции обезжелезивания в г. Сухой Лог. Ниже приводятся некоторые результаты замеров расхода воды и электроэнергии, проведенных до и после внедрения преобразователя частоты на станции подкачки ТП-83. На рис.4 показаны диаграммы давления на выходе станции в течение суток. В первом случае (рис 4,а) насос работал на максимальной скорости. Во втором случае (рис 4,б) путем регулирования частоты вращения приводного двигателя производилось автоматическое поддержание постоянства давления при суточном изменении расхода воды. Измерения дали следующие результаты:

§ § потребление электроэнергии сократилось на 40%;




§ § расход воды уменьшился на 25%;

§ § срок окупаемости нового оборудования составил 5-6 месяцев.

Результаты измерений, проведенных на станции обезжелезивания в г. Сухой Лог, показали, что расход электроэнергии снизился более, чем на 50%.

Другим примером использования новых технологий водоснабжения может служить проект электрооборудования, выполненный ЗАО "Тяжпромэлектромет", связанный с расширением хозяйственно-питьевого водоснабжения г. Асбеста, а именно со строительством новой насосной станции 3-го подъема, на которой устанавливаются 7 насосов (рис. 5). Один из насосов оборудован преобразователем частоты (мощностью 75 кВт) для плавного регулирования частоты вращения двигателя. Для автоматического регулирования давления на выходе и управления количеством работающих агрегатов используется программируемый контроллер. Применение одного частотно-управляемого электропривода обеспечивает плавное регулирование давления на выходе всей станции, что обеспечивает высокую эффективность водоснабжения при малых затратах.

а) б)

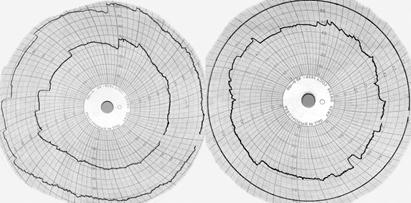

Рис. 4. Диаграммы суточного изменения давления на станции ТП-83:

а – при использовании нерегулируемого привода;




б – при регулировании давления

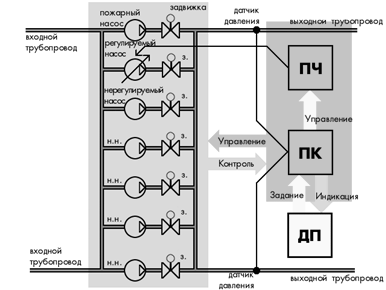

Рис. 5. Технологическая схема насосной станции 3-го подъема в г. Асбесте (проект ЗАО "Тяжпромэлектромет" совместно с ОАО "Уральский водоканалпроект"). Обозначения: ПЧ – преобразователь частоты, ПК – программируемый контроллер, ДП – диспетчерский пункт
