Таблица 1.7
| Отрасль промышленности | Доля расхода теплоты на технологические процессы, % | Группа |
| Электротехническая Стройматериалов Пищевая Текстильная Химическая Нефтеперерабатывающая | 50-60 50-80 65-80 65-90 70-80 90-98 | 1 1 2 2 2 3 |
Суточный график расхода пара на нефтехимическом предприятии в летний и зимний периоды работы представлен на рис. 1.13. Месячные графики теплопотребления для этого же предприятия на рис. 1.14. Режим работы предприятия - непрерывный, круглосуточный.
Нефтехимическое предприятие включает в себя производственные подразделения, выпускающие этилен и пропилен, синтетический этиловый спирт, бутиловый спирт, этиленпропиленовые каучуки, α-метилстирол, изопропилбензол, фенол, ацетон и этиленпропиленовую фракцию. Суточный и месячный графики этого предприятия подвержены кратковременным колебаниям. Относительное расхождение суточной максимальной паровой нагрузки Dmax и суточной минимальной Dmin составляет
(1.1)
Относительное расхождение максимальной месячной усредненной тепловой нагрузки Qmax и минимальной Q min несколько выше:
|
|
|
(1.2)
Рис. 1.13. Суточные графики расхода пара на нефтехимическом предприятии:
1 - давление пара 9,4 МПа; 2 – 2,1 МПа; 3 – 1,12 МПа; ‒Δ‒ - зимнее потребление пара давлением 9 4 и 2 1 МПа; ‒▲‒ - зимнее потребление пара давлением 1,12 МПа; ‒‒‒‒ - летнее потребление пара

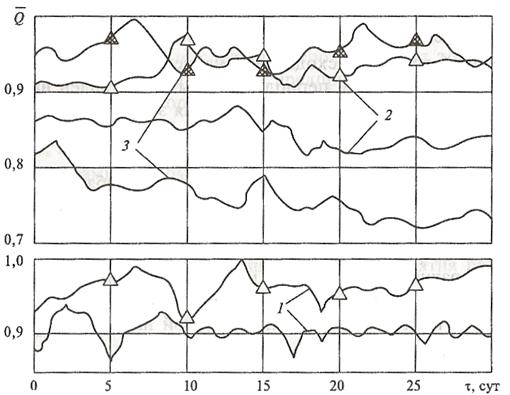

Рис, 1.14. Графики тепловых нагрузок нефтехимического предприятия:
Ǭ = Q/Qmax (обозначения те же, что на рис. 1.13)
Выявленные колебания нагрузки являются случайными. Они связаны с факторами, предсказать влияние которых не представляется возможным. К числу таких факторов относятся: изношенность оборудования, изменения производительности системы и состава исходного сырья и т.д.

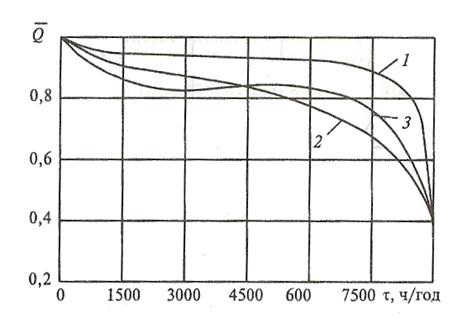

Рис. 1.15. Графики тепловых нагрузок нефтехимического предприятия:
1 - давление пара 9,4 МПа; 2 - 2,1 МПа; 3 - 1,12 МПа
Как правило, минимальная годовая нагрузка наблюдается в летний период. Исключение составляет временной отрезок, когда основное технологическое оборудование останавливается на плановый ремонт. Годовой график тепловой нагрузки Q по продолжительности (рис. 1.15) показывает, что расхождение относительной максимальной тепловой нагрузки Q тах и минимальной нагрузки Q min значителен
(1.3)
в уравнениях (1.2) и (1.3) и на рис. 1.14 и 1.15 приняты следующие обозначения:
Ǭ = Q/Qmax ‒ суммарная относительная тепловая нагрузка предприятия; Q ‒ текущая тепловая нагрузка, кВт; Qmax - максимальная тепловая нагрузка в течение года, кВт.
По данным исследований большого числа предприятий был построен график усредненной тепловой нагрузки (рис, 1.16). Наибольшая степень расхождения минимальной и максимальной нагрузок (Δ > 10) отмечена на машиностроительных предприятиях. Основной причиной этого является изменение производительности технологических систем (рис. 1.17), а также влияние температуры окружающей среды. Так, в летний период повышаются температура воздуха и сырой воды, используемой в технологических и энергетических системах, снижаются потери теплоты в теплоиспользующем оборудовании, отсутствует отопительно-вентиляционная нагрузка, уменьшается нагрузка горячего водоснабжения и т.д.
|
|
|
На рис. 1.17 представлены графики тепловой нагрузки и выпуска технологической продукции, где
= П/Пmax - суммарный относительный выпуск продукции; П- текущий выпуск технологической продукции, кг/с; Пmax - максимальный выпуск технологической продукции, наблюдаемый в течение года, кг с;
относительная нагрузка на технологические теплоиспользующие аппараты; Qтех - текущая тепловая нагрузка на технологические аппараты, кВт; Qmaxтех максимальная наблюдаемая в течение года тепловая нагрузка на технологические аппараты, кВт.
Рис. 1.16. Графики тепловых нагрузок промышленных предприятий:
‒‒‒ - машиностроительных; ‒ ‒ ‒ - целлюлозно-бумажных комбинатов;
‒ - ‒ - ‒ химических комбинатов; - - - - - - - - нефтеперерабатывающих заводов

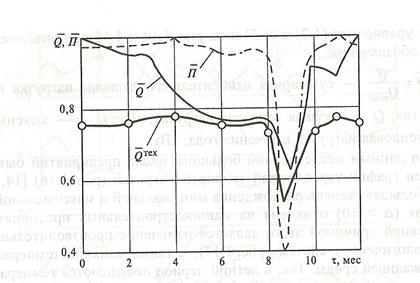

Рис. 1.17. График тепловой нагрузки
и выпуска продукции
в производстве фенола и ацетона:
- расход теплоты на технологию; τ- время работы предприятия в течение года, мес
График тепловой нагрузки на технологические аппараты
практически повторяет график выпуска технологической продукции
.
График суммарной тепловой нагрузки
имеет отличия. В те месяцы года, когда присутствует отопительно-вентиляционная нагрузка, ее величина значительно превышает (январь-май и октябрь-декабрь). Когда отопительно-вентиляционная нагрузка отсутствует, показатели тепловых нагрузок и различаются всего на 3-4 %. Сентябрь - месяц планового ремонта технологического оборудования, поэтому на всех линиях графика наблюдается резкое падение значений.
