Условия включения генераторов постоянного тока на параллельную работу

Параллельная работа генераторов постоянного тока

Таких условий 2:

1) полярность напряжения на зажимах подключаемого генератора должна соответ­ствовать полярности напряжения шин;

2) ЭДС подключаемого генератора должна равняться напряжению на шинах.

Пусть на шины включен генератор G1, а генератор G2 вводится в работу (рис. 3.24, а).

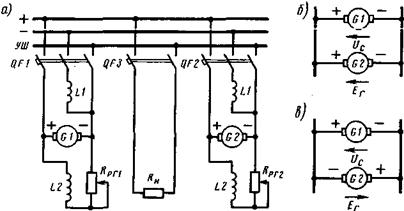

Рис. 3.24. Принципиальная схема параллельной работы генераторов постоянного тока смешанного возбуждения (а), схемы замещения цепей обмоток якорей при соответствии (б) и несоответствии (в) полярности шин и генератора

Если оба условия выполнены, то после включения генератора G2 на шины в цепи, образованной последовательно соеди­ненными обмотками якорей генераторов, ЭДС Е и напряжение U действуют встречно и взаимно компенсируются (рис. 3.24, б).

Поэтому ток якоря подключенного генератора

1= (Е- U)/ R = 0.

Это озна­чает, что после включения генератор G2 останется работать в режиме холо

стого хода.
