Измерение сопротивления изоляции кабелей и проводов

Правила измерения сопротивления изоляции

Правила измерения сопротивления изоляции заклю­чаются в следующем. Сначала проверяют исправность мегаомметра, для чего соединяют накоротко зажимы «Л» («ли-

ния») и «З» ( «земля», т.е. корпус) и, вращая рукоятку, убеждаются в установке стрелки прибора на нулевую отметку.

Затем отключают напряжение с объекта измерения, после чего обязательно проверя

ют отсутствие напряжения исправным индикатором.

Отсчет сопротивления изоляции следует проводить через 1 мин после прило­жения рабочего напряжения мегаомметра.

Считается, что по истечении этого времени закончится заряд емкостей объектов из-

мерений -электрических сетей или машин, и токи утечки через емкости, создаю­щие по-

грешности измерений, уменьшатся до нуля.

После окончания измерений необходимо снять с сети заряд кратковременным за-

землением жил или их соединением между, собой. Это позволит избежать поражения человека электрическим током при случайном прикосновении к жилам.

Для измерения сопротивления изоляции линии относительно корпуса мегаом-

метр включают между корпусом судна и поочередно каждой жилой кабеля (источники то-

ка и приемники должны быть отключены). При этом измеряют не истинное, а эквивален-

тное сопротивление изоляции, которое всегда меньше истинного.

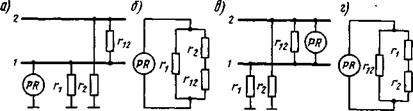

Рис. 6.9. Схемы измерения сопротивления изоляции и замещения при измерении относительно корпуса (а, б) и между жилами (в, г)

Например, в 2-проводной линии (рис. 6.9, а) эквивалентное сопротивление изоля-

ции провода 1 относительно корпуса образовано двумя параллельными ветвями (рис. 6.9, б). Поэтому измеряется не сопротивление r провода 1 относительно корпуса, а эквива-

лентное сопротивление

R= r(r+ r) / (r+ r+ r) < r (6.20)

.

Для измерения сопротивления изоляции между проводами линии мегаомметр вклю

чают поочередно между парами проводов.

В 2-проводной линии (рис. 6.9, в) эквивалентное сопротивление изоляции R обра

зовано двумя параллельными ветвями (рис. 9.9, г), поэтому

R = r(r+ r) / (r+ r+ r) < r (6.21).

При измерении относительно корпуса сопротивления изоляции кабеля с влажной или загрязненной поверх­ностью через рабочую рамку мегаомметра протекает дополни-

тельно поверхностный ток утечки.

Для исключения влияния последнего на изолирующую оболочку кабеля накладыва

ют несколько витков проволоки, соединяя их с зажимом Э (рис. 6.10).

Рис. 6.10. Схема измерения сопротивления изоляции кабеля с влажной

или загрязненной поверхностью

Во всех случаях измерения сопротивления изоляции жилы относи­тельно корпуса к жиле присоединяют отрицательный полюс мегаом­метра (зажим Л – «линия»), а к корпусу - положительный (зажим З – «земля», т.е. корпус судна).

При наруше­нии этого правила в месте присоединения вывода мегаомметра к жиле возникает явление электролиза, приводящее к увеличению в указан­ном месте переходного сопротивления и вносящее погрешность в результате измерения.

Измерение сопротивления изоляции обмоток электрических машин и трансфор-

маторов проводится так же, как и линий электро­передачи. Последние должны быть отключены, а сопротивление изоля­ции каждой обмотки необходимо измерять отдельно.
