Устойчивость работы электропривода

Увеличение механического момента на валу автоматически привело к увеличе

нию электромагнитного момента двигателя.

При этом скорость электродвигателя уменьшилась, а ток увеличился.

Аналогичную цепочку можно записать и для саморегулирования асинхронного двигателя переменного тока.

Такая взаимосвязь механической нагрузки на валу и электромагнитного момента двигателя объясняется действием закона сохранения энергии – чем больше нагрузка меха-

низма, тем больше нагрузка электродвигателя.

Электропривод представляет собой электромеханическую систему, которая должна работать устойчиво.

Электропривод работает устойчиво в установившемся режиме.

Напомним, что установившимся режимом электропривода называется такой, при котором скорость привода не изменяется, потому что вращающий электромагнитный мо-

мент двигателя механизма равен тормозному моменту механизма:

М = М.

Поясним это на примере (рис. 8.10, а).

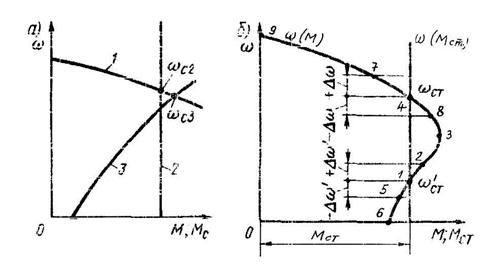

Рис. 8.10. Совмещенные механические характеристики электродвигателя и механизмов

На рис. 8.10, а изображены механические характеристики: электродвигателя 1; лебедки (крана) 2; центробежного насоса 3.

Точка пересечения механических характеристик электродвигателя и механизма как

раз и соответствует установившемуся режиму работы привода, потому что именно в этой точке угловая скорость электродвигателя равна угловой скорости механизма, и, аналогич-

но, вращающий электромагнитный момент двигателя равен тормозному моменту механиз

ма.

Пусть один и тот же электродвигатель, имея механическую характеристику 1, по-

очередно используется в электроприводе крана (характеристика 2), а затем - насоса (ха-

рактеристика 3).

Тогда двигатель будет работать устойчиво либо со скоростью ω(кран), либо со скоростью ω(насос).

Для проверки устойчивости систему надо перевести из статического режима рабо-

ты в динамический, создав внешнее возмущающее воздействие.

Таким воздействием может служить: для лебедки скачкообразное увеличение веса груза, для насоса – скачкообразное изменение степени открытия клапана.

Напомним, что систему называют устойчивой, если она, будучи выведена из состо-

яния равновесия и предоставлена самой себе, с течением времени вернется к старому уста

новившемуся состоянию или перейдет в новое такое состояние.

На устойчивость электроприводов влияет множество факторов, к основным из ко-

торых относятся:

1. эксплуатационные характеристики электродвигателей;

2. изменение параметров питающей сети и самого двигателя.

Рассмотрим поочередно действие каждого из перечисленных факторов на устойчи-

вость работы электропривода
