Для пуска электродвигателей постоянного тока применяют два способа:

1. прямой пуск;

2. реостатный пуск.

При прямом пуске двигатель включается непосредственно в сеть (рис. 9.1), для

чего вручную (при ручном управлении) или при помощи аппаратуры (при автоматизиро-

ванном пуске) замыкают контакты К1 и К2..

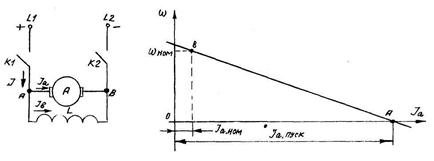

Рис. 9.1. Прямой пуск двигателя: а – схема пуска; б – пусковая диаграмма

При этом ток I, потребляемый двигателем из сети, в точке «А» разделяется на 2 то-

ка: ток обмотки якоря Iи ток обмотки возбуждения I. В точке «В» эти два тока сое-

диняются. Следовательно, через каждый из контактов, К1 и К2, протекает один и тот же ток I.

По Правилам Регистра, прямой пуск электродвигателей допускается при условии, что номинальная мощность двигателя не превышает 0,5 кВт, т.е. Р≤ 0,5 кВт.

Такое ограничение мощности объясняется тем, что при прямом пуске пусковой ток

якоря двигателя превышает номинальный в десятки раз.

Объясним это на примере.

Пусть электродвигатель имеет такие данные: напряжение U = 220 В, номинальная противоЭДС обмотки якоря Е = 210 В, сопротивление обмотки якоря двигателя R =

= 1 Ом.

Тогда номинальный ток якоря

I = = = 10 А.

При пуске скорость якоря ω = 0, поэтому противоЭДС обмотки якоря

Е = сωФ = с0Ф = 0

(с – конструктивный коэффициент, величина постоянная, ω – угловая скорость якоря, Ф – магнитный поток, созданный параллельной обмоткой возбуждения L).

Тогда пусковой ток якоря

I = = = = 220 А.

Таким образом, пусковой ток якоря I = 220 А превышает номинальный I =

= 10 А в 22 раза, что недопустимо.

Сказанное подтверждается графиком электромеханической характеристики двига-

теля ω (I) на рис. 9.1, б. При пуске двигатель переходит из точки «0» (начало координат) в точку «А», в которой пусковой ток I (отрезок «ОА») гораздо больше номинального.

После пуска двигатель начнет разгоняться, в обмотке якоря появится и станет уве-

личиваться противоЭДС обмотки якоря ↑Е = с↑ωФ, а ток якоря – уменьшаться.

Процесс пуска прекратится в точке «В», в которой скорость якоря и ток якоря имеют номинальные значения: ω = ω, I= I.

Из сказанного следует, что причина больших пусковых токов – отсутствие противо

ЭДС обмотки якоря в момент пуска, когда якорь неподвижен. Такие токи вызывают ухуд-

шение коммутации вплоть до возникновения кругового огня на коллекторе, а также прова-

лы напряжения сети, нарушающие нормальную работу остальных приемников электро-

энергии

Допускаемые по условиям коммутации значения пусковых токов не должны превы

шать номинальный более чем в 2,5 раза, т.е. не должно нарушаться соотношение

I≤ 2,5 I

Выясним, как можно уменьшить пусковые токи.

Как следует из формулы пускового тока якоря

I = ,

его можно уменьшить двумя способами:

1. увеличить знаменатель, т.е. увеличить при пуске сопротивления цепи обмотки якоря (реостатный пуск);

2. уменьшить числитель, т.е. уменьшить при пуске напряжение на обмотке якоря.

Рассмотрим поочередно эти два способа.
