Промежуточное реле типа МКУ-48

В качестве примера рассмотрим реле типа МКУ-48, имеющее 2 пары переключаю-

щих контактов (рис. 9.42).

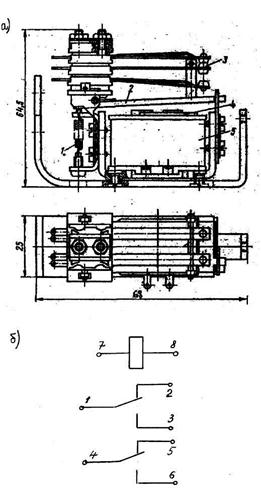

Рис. 9.42. Промежуточное реле типа МКУ-48:

а – устройство; б – электрическая схема;

на верхнем рисунке: 1 – отключающая пружина; 2 – якорь; 3 – контактные группы

(контакты); 4 – сердечник; 5 – катушка;

на нижнем рисунке: 1, 2, 3, 4, 5, 6 – номера выводов контактов; 7, 8 – номера выво-

дов катушки

В исходном состоянии напряжение на катушке 5 реле отсутствует, якорь 2 оттяги-

вается от сердечника4 пружиной 1 (рис. 9.42, а). Замкнуты пары контактов 1-2 и 4-5.

При подаче напряжения на катушку реле якорь притягивается, подвижные контак-

ты 1 и 4 переключаются, образуя новые цепи: 1-3 и 4-6.

Мощность, потребляемая катушкой, около 3 Вт на постоянном токе и 5 В*А на переменном. Напряжение катушки 12, 24, 48, 60, 110 и 220 В постоянного тока и 24, 110, 127, 220 и 380 в на переменном. Габариты реле 64,5х25 мм, масса – 360 г, зачехленного –

600 г.
