Для управления электроприводом, в том числе и разомкнутым, необходима информация о текущих значениях скорости, тока, момента и координат, а также о времени. Устройства, которые выдают подобную информацию в виде электрических сигналов, получили название датчиков.

Датчики времени. При построении схем управления ЭП по принципу времени в качестве датчиков используются различные реле времени - электромагнитые, моторные, электронные и механические. Рассмотрим их принцип действия и основные технические характеристики.

Электромагнитное реле времени (рис. 1) состоит из неподвижной части магнитопровода 2, на котором установлена катушка 1; подвижной части магнитной системы - якоря 6 с контактами 8 и 9. При отсутствии напряжения на катушке якорь 6 с помощью пружины 4 удерживается в поднятом положении.

Особенностью конструкции реле времени является наличие в магнитопроводе 2 массивной медной трубки 3 (гильзы), которая обеспечивает выдержку времени при отключении катушки реле источника питания. Рассмотрим этот процесс подробнее.

Реле времени включается, как и обычное электромагнитное реле подачей напряжения на катушку 1 при замыкании контакта 10. При этом якорь 6, притягиваясь к сердечнику, осуществляет без выдержки времени переключение контактов 8 и 9. Необходимая выдержи времени обеспечивается замедлением возврата якоря в исходное положение, так как при снятии с катушки напряжения спадающий магнитный поток создает в гильзе 3 вихревые токи, которые (правило Ленца) своим магнитным потоком поддерживают основной поток. Другими словами, наличие гильзы замедляет (демпфирует) спад магнитного потока, а значит, и перемещение якоря и контактной системы в исходное (отключенное) положение. Таким образом обеспечивается выдержка времени при размыкании замыкающего контакта и замыкании размыкающего контакта (см. рис. 1, б).

Выдержка времени может регулироваться ступенчато за счет латунной немагнитной прокладки 7 определенной толщины, устанавливаемой на якоре 6 (уменьшение толщины прокладки вызывает увеличение выдержки реле и наоборот), или плавно за счет изменения натяжения пружины 4 с помощью гайки 5.

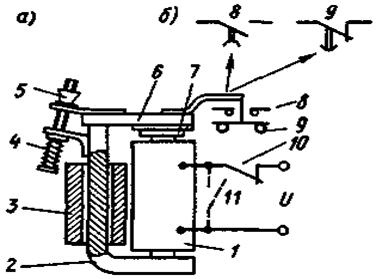

Рисунок 1 – Электромагнитное реле времени (а), контакт замыкающийся и размыкающийся с замедлением при возврате (б)

Выдержку времени электромагнитного реле можно обеспечить без установки гильзы 3, закорачивая катушку после отключения ее от сети. В этом случае замкнутый контур, образованный катушкой и замыкающим ее контактом 11, будет играть роль электромагнитного демпфера. Однако выдержка времени в этом случае получается меньше, чем при использовании гильзы. Реле серии РЭВ, обеспечивают выдержку времени от 0,25 до 5,5 с.

Моторное (электромеханическое) реле времени состоит из специального низкоскоростного двигателя и редуктора с большим передаточным числом, на выходном валу которого имеется рычаг, начальное положение которого устанавливается по шкале уставок времени. Рычаг управляет работой вспомогательных контактов, которыми включается выходное электромагнитное реле. Работает моторное реле времени следующим образом. Начало отсчета времени соответствует подаче напряжения на двигатель, который, включившись, начинает вращаться и медленно поворачивать рычаг на валу редуктора. Через заданное время, определяемое начальным положением, рычаг доходит до вспомогательных контактов и замыкает их, что приводит к включению выходного реле, которое одним из своих контактов отключает двигатель, завершая отсчет выдержки времени.

В электронных реле времени (рис. 2) обычно используются различные полупроводниковые элементы (чаще всего транзисторные) и конденсаторы, время разряда или заряда которых и определяет выдержку времени.

В исходном положении реле внешний управляющий контакт S замкнут и на базу транзистора VT1 подается отрицательный потенциал источника питания GB. Данный транзистор при этом открыт, а потенциал базы транзистора VT2 положительный по отношению к его эмиттеру и он закрыт. В результате выходное реле KV отключено. В исходном положении конденсатор С заряжен с показанной на рисунке полярностью обкладок.

Команда на начало отсчета времени подается при размыкании внешнего управляющего контакта К. После этого начинается разряд конденсатора С через резистор R₂ и переход эммитер - база транзистора VT1. В результате разряда конденсатора транзистор VT1 закроется, на базе транзистора VT2 появится отрицательный потенциал и он откроется, при этом по обмотке реле KV начнет протекать ток, оно сработает и переключит свои контакты. Отсчет времени закончится.

Выдержка времени такого реле определяется временем разряда конденсатора С, которое зависит от его емкости и сопротивления резистора R₂. Регулируя эти величины, можно установить требуемую выдержку времени реле. Электронные реле времени серии ВЛ обеспечивают выдержку времени от 0,1 с до 10 мин.

В пневматических реле выдержка времени обеспечивается воздушным (пневматическим) замедлителем (демпфером), управляемым с помощью электромагнита. Механическое реле времени основано на механизме аналогично часовому.

Датчики скорости. Информацию о скорости ЭП можно получать, как от различных датчиков скорости, так и от самого двигателя. Скорость двигателей постоянного и переменного тока определяет их электродвижущую силу. Таким образом, используя ЭДС в качестве измеряемой (контролируемой) переменной, можно получить информацию о скорости ЭП.

Электромеханическое реле контроля скорости (РКС) работает по принципу асинхронного двигателя. Ротор такого реле (рис.3) представляет собой постоянный магнит, соединенный с валом двигателя, скорость которого измеряется. Постоянный магнит помещен внутри алюминиевого цилиндра 5, имеющего обмотку в виде беличьей клетки. Этот цилиндр может поворачиваться вокруг оси на небольшой угол и переключать с помощью упора 3 контакты 4 и 6. При неподвижном двигателе упор занимает среднее положение и контакты реле находятся в нормальном положении. При вращении двигателя, а следовательно, и магнита 1 даже с небольшой скоростью создается вращающий момент, под действием которого цилиндр 5 поворачивается и обеспечивает с помощью упора 3 переключение контактов 4. При скорости двигателя, близкой к нулю, цилиндр возвращается в среднее положение и контакты 4 переходят в свое нормальное состояние. Скорость, при которой переключаются контакты реле, определяется положением настроечных винтов 2.

Рисунок 3 – Реле контроля скорости (а), тахогенератор (б)

Реле контроля скорости удобно использовать при автоматизации процесса торможения, когда требуется обеспечить отключение двигателя от сети после снижения его скорости до нуля.

Тахогенератор (ТГ) как датчик скорости двигателя обычно применяется в различных схемах управления. Пример его использования в разомкнутой схеме иллюстрирует рисунок 3, б. К якорю 2 тахогенератора подключена обмотка 4 реле напряжения, последовательно с которой включен регулировочный резистор 3. Реле срабатывает при определенной скорости двигателя 1 в зависимости от положения движка реостата 3 и своими контактами осуществляет коммутацию соответствующих цепей управления.

В качестве источника информации о скорости может использоваться якорь двигателя постоянного тока при внесении его в схему тахометрического моста (рис. 4), который образуется резисторами 3 и 2 с сопротивлениями R₁ и R₂ обмотками якоря 1 с сопротивлением R_я и дополнительных полюсов 4 (сопротивлением R_ДП. Если подобрать сопротивления R₁ и R₂, так, чтобы соблюдалось условие

R₁·R_я = R₂·R_ДП

мост окажется сбалансированным и напряжение на его диагонали (между точками А и Б) не будет зависеть от тока якоря, а будет пропорционально скорости двигателя.

Схема тахометрического моста используется как в замкнутых, так и разомкнутых схемах управления. В последнем случае к точкам А и Б подсоединяется катушка реле.

В некоторых случаях, когда не требуется большая точность, предпочтительной является простота. Сигнал, пропорциональный скорости может сниматься непосредственно со щеток ДПТ или фазного ротора АД.

Центробежное реле скорости, выполненное по принципу центробежного регулятора скорости, вследствие своей громоздкости невысокой надежности в схемах ЭП применяется редко.

Датчики тока. В качестве датчиков тока в релейно-контактных разомкнутых схемах используются главным образом реле тока, их катушки, изготовленные из толстого провода с малым числом витков, непосредственно включаются в цепь контролируемого (регулируемого) тока двигателя. При достижении этим током уровней срабатывания или отпускания происходит коммутация контактов реле тока, которые производят соответствующие переключения в схемах управления двигателем.

Наиболее широко для этих целей применяются реле минимального и максимального токов серий РЭВ 830, РЭВ 312, РТ 40.

Датчики положения. К датчикам положения, которые широко используются в разомкнутых схемах управления ЭП, относятся путевые и конечные выключатели различных типов (рис.5).

		Рисунок 5 – Условное графическое и буквенное обозначение путевых выключателей

При достижении ЭП или исполнительным органом рабочей машины определенных положений эти выключатели выдают сигналы, которые затем поступают в цепи управления, защиты и сигнализации. Конечные выключатели применяются для предотвращения выхода исполнительных органов из рабочей зоны (например, моста подъемного крана за пределы подкрановых путей). Путевые выключатели используются для подачи команд управления в схему в определенных точках пути исполнительных органов (например, при подходе кабины лифта к этажу).

Путевые и конечные выключатели могут быть бесконтактными и контактными. Последние в зависимости от вида привода их контактной системы делятся на вращающиеся, рычажные и нажимные.

Вращающиеся путевые и конечные выключатели имеют привод от валика, соединенного с валом двигателя непосредственно или через редуктор. На валике располагаются кулачковые шайбы, воздействующие на контактную систему выключателя при достижении валиком определенного положения. При вращении вала двигателя в определенном его положении кулачковые шайбы осуществляют переключение контактов выключателя.

Рычажные конечные и путевые выключатели имеют привод своей контактной системы от поворотного рычага, соединенного с движущейся частью ЭП или исполнительного органа. Возврат рычага и контактов в исходное положение осуществляется с помощью пружины.

В нажимном выключателе переключение контактов происходит при нажатии на его шток, возврат которого в исходное положение осуществляется под действием пружины. В качестве нажимных выключателей применяются также микропереключатели, у которых при воздействии на шток происходит переключение упругого контакта.

Выпускаемые контактные путевые и конечные выключатели серий КУ 700; ВУ 150 и ВУ 250; ВК 200 и ВК 300; ВПК 1000,2000, 3000 позволяют коммутировать одну или две цепи переменного тока до 10 А и напряжении до 500 В и постоянного тока до 1,5 А при напряжении до 220 В.

Рисунок 6 – Индукционный датчик положения

Бесконтактный индукционный датчик положения (рис.6) состоит из разомкнутого магнитопровода с катушкой 2, параллельно которой включен конденсатор 6. Катушка с конденсатором в свою очередь включены в цепь переменного тока вместе с обмоткой 4. Когда якорь датчика 3, закрепленный на подвижной части ЭП или исполнительного органа рабочей машины, не замыкает магнитопровод (пунктирное изображение), индуктивное сопротивление катушки мало, в ее цепи проходит большой ток и реле 4 включено. Когда якорь 3 переместится и займет положение над магнитопроводом индуктивное сопротивление катушки 2 возрастет и в цепи (за счет подбора емкости конденсатора 6) наступит резонанс тока и резкое его снижение. Реле 4 в результате снижения тока отключается, вызывает переключение его контактов 5 в цепи управления ЭП.

Потенциометрические, сельсинные и цифровые датчики положения применяются главным образом в замкнутых ЭП.
