Состав рулевого электропривода


Угловое перемещение руля, не­обходимое для поворота судна, осуществляет-

ся с помощью силового электропривода.

Электроприводом производится перекладка руля, его остановка, реверсирование, регулирование скорости и т. д. В состав рулевого электропривода входит исполнительный электродвигатель ИД, передаточный механизм (рулевая машина) РМ, система управле­ния рулем , система контроля ( 10.2 ).

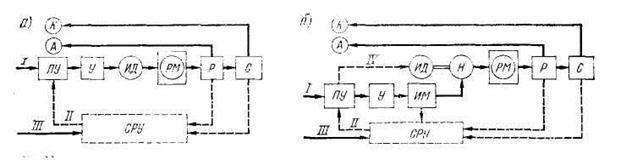

Рис. 10.2. Структурные схемы управления судном:

а – с использованием РЭМ-привода; б - с использованием РЭГ-привода;

I – ручное управление; II – автоматическое управление; III – управляющая программа; IV – изготовка; С – судно; Р – руль; ПУ – пост управления рулем; У -

усилитель; ИД – иполнительный двигатель; ИМ – исполнительный механизм

( насоса в электрогидравлических рулевых машинах ); Н – насос переменной или постоянной производительности ( в электрогидравлических рулевых машинах); РМ – рулевая машина; СРУ – счетно-решающее устройство ( навигационный комплекс ); А – аксиометр ( рулевой указатель ); К – репитер гирокомпаса

( сельсин-приемник гирокомпаса )

На рис. 10.2 показана общая структурная схема управления судном, где выходными звеньями являются руль Р и судно С.




Система управ­ления включает в себя следующие элементы:

1. ПУ - пост управления ( командное устройство ).

Основной пост располагается в рулевой рубке. Он имеет переключатели для

перехода на предусмотренные виды руч­ного или автоматического управления рулем и элементы контроля ис­правного состояния наиболее важных звеньев привода;

2. У – усилитель.

Усилитель может быть линейный, полупроводниковый, релейный, электромашин­ный (генератор с приводным электродвигателем), магнитный, гидрав­лический, комбинированный;

3. СРУ - счетно-решающий судовой нави­гационный комплекс, вырабатывающий алгоритм управления, автома­тически контролирующий выполнение маневров в соответствии с за­данной навигационной программой.

Наиболее часто используются сис­темы стабилизации судна на прямом курсе, где СРУ вырождается в сис­тему автоматического регулирования по отклонению курсового угла.

Все элементы такой системы комплектуются в колонке основного пос­та управления.

Рис. 10.2, а характеризует структуру рулевого электромеханичес­кого (РЭМ) привода Здесь перекладка руля производится непосред­ственно исполнительным двигателем, который работает в повторно-кратковременном режиме с частыми пусками и торможениями.

На рис. 10.2, б представлена общая структура рулевого электрогидравлического (РЭГ) привода, где ИД вращает с постоянной скоростью насос Н. Управление рулем производится посредством сервомеханиз­ма ИМ, изменяющего подачу масла на гидравлическую рулевую машину РМ.

Система контроля служит для проверки исполнения задания (дейст­вия) по перекладке руля и результатов его воздействия на судно. В сис­тему контроля входит рулевой указатель - аксиометр А, позволяю­щий определить положение пера руля относительно диаметральной плоскости, и репитер гирокомпаса К, показывающий курс судна и его изменение. В современных рулевых приводах информационные прибо­ры контроля встраиваются в пост управления.
