Механизм управления НПП типа ИМ-1

Основные сведения

Механизмы управления насосами переменной подачи

Для перекладки руля в электрогидравлических системах с насосом переменной подачи требуется сместить манипулятор насо­са (создать эксцентриситет). Это достигает

ся вспомогательным сервоприводом, вкотором используются передачи электрического и гидравлического типов.

При электрической системе передачи опера­тивные функции в румпельном отделе

нии выполняет ЭД, называе­мый серводвигателем.

При гидравлической системе передачи для воздействия на манипулятор использу

ют гидравлический серводви­гатель (типа толкателя). Процесс перекладки руля при уп-

равлении сервоприводом содержит 4 основные операции:

1. включение серво­привода;

2. отключение в положении, когда задана максимальная подача насоса;

3. обратное включение сервопривода (реверс);

4. отключение его точно в позиции нулевой последовательности.

Точная остановка манипулятора в нейтральном положении в условиях, когда

сервопривод обладает свойством выбега после отключения благодаря запасенной энер-

гии в движущихся частях, при описанном способе методом отдельных операций практи

чески невозможна.

Поэтому для упрощения способа управления рулем, обеспечения устойчиво­сти управления сервопривод снабжают кинематическим устройст­вом, связывающим задаю-

щий орган, манипулятор насоса и баллер руля.

Рассмотрим некоторые из таких механизмов.

Предполагает структуру, где отрицательной обратной связью в автоматическом и сле­дящем режимах охватывается сервопривод. Используется в РЭГ-при­водах вновь строящихся судов с рулевыми машинами типизированного ряда.

Прибор ИМ-1 по устройству аналогичен ИМ-2 (см. рис. 10.21), у которого выходом является не рейка 5, а поворотный валик 7. Послед­ний имеет пружинный нуль-установи-

тель и связан с золотником управ­ляющего гидромеханизма поворота люльки насоса.

При простом управлении режимная стабилизация достигается чет­кой работой пружинного нуль-установителя, снимающего подачу гид­ронасоса при отключении серводвигателя.

В следящем режиме напря­жение сельсин-трансформатора 8 характеризует положе-

ние управляю­щего органа. Это напряжение и является электрической обратной связью, замыкающей контур, состоящий из усилителя и серво­привода.

Сервомеханизм размещается на насосе и воздействует на манипу­лятор через встро-

енный промежуточный гидроусилитель.

На эксплуатируемых судах широко используется схема механизма управления, где обратной связью охвачены рулевая машина и насос переменной подачи, что соответствует структурной схеме рис. 10.18. Эта обратная связь механическая, жесткая. Выполняется посредством специальных кинематических устройств, предопределяющих относи­тельную близость размещения насоса и рулевой машины.

5.3. Механизм управления НПП с рычажным диф­ференциалом

Приводы с таким типом управления (рис. 10.22) установлены на многих судах, например на теплоходах серий «Михаил Калинин», «Выборг», «Красноград», лесовозах типа теплоход «Волго-лес» и др.

Рулевой привод имеет два насоса переменной подачи HI (H2 - не показан), каждый из которых вращается своим исполнительным двига­телем М1(М2).

Тяга 1 манипуляторов является общей для обоих на­сосов; при необходимости они могут работать на рулевую машину одно­временно.

Рассмотрим принцип действия кинематического механизма, разбив процесс управ

ления па ряд простых операций.

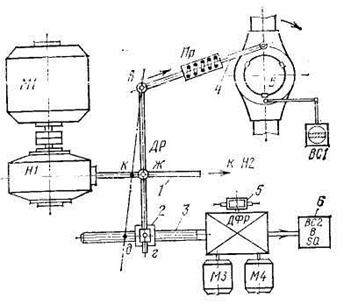

Рис. 10.22. Схема управления гидравлической рулевой машиной с рычажным дифференциалом

Перекладка руля зада­ется включением электрического серводвигателя МЗ (М4). Через диф­ференциальный редуктор ДФР вращается винтовой шпиндель 3, ко­торый перемещает по горизонтали каретку 2.

Пусть, например, каретка переходит из точки г в точку д. Дифференциальный рычаг ДР, связан­ный с кареткой, поворачиваясь вокруг неподвижной точки в, смещает тягу 1 манипулятора насоса H1.

Начинается подача масла в гидроци­линдры рулевой машины, руль перекладывает-

ся по часовой стрелке. Тягой обратной связи 4 дифференциальный рычаг ДР, поворачива-

ясь вокруг точки д, смещает манипулятор в сторону нейтрального положе­ния, достигнув которого в точке ж, перекладка прекращается.

Изменение направления подачи насоса и соответственно обратная перекладка руля происходит при перемещении каретки в другую сто­рону.

Значение эксцентриситета насоса равно 15 - 25 мм; тяга манипулято­ра, пройдя это расстояние, доходит до упора. Перемещение в этих пре­делах обычно соответствует заданию перекладки руля на 4 - 5°.

При задании больших углов, когда манипулятор достигает положения упо­ра, дифференциальный рычаг ДР при перемещении каретки будет по­ворачиваться в шарнире связи его с управляющей тягой насоса. Движе­ние будет происходить из-за сжатия или растяжения пружины Пр, являющейся составной частью рычага 4.

При углах, больших 4 - 5°, перекладка на основной части пути ведется при макси-

мальной подаче насоса, примерно с постоянной скоростью. Лишь при подходе к заданно-

му положению за 4 - 5° подача насоса постепен­но снимается.

Пружина Пр одновременно оказывает демпфирующее действие при ударных нагрузках на баллере. При случайных откло­нениях баллера, через рычаг ДР, задается необходимая подача насосу и положение восстанавливается.

В динамике, когда перемещение каретки и баллера происходит од­новременно, дифференциальный рычаг суммирует оба движения и зада­ет подачу насосу, эквивалентную разностному положению каретки и баллера в каждый данный момент.

Повышенная скорость каретки срав­нительно с баллером всегда обеспечивает выход насоса на максималь­ную подачу при больших углах перекладки.

Действительный угол руля контролируется по аксиометру, работающему от балле-

ра через датчик ВС1. При управлении оператор следит за движением каретки по аксио­метру заданного положения, датчик которого ВС2 связан через редук­тор со шпинделем. Сельсины-приемники, электрически связанные с ВС1 и ВС2, совмещаются в одном двухстрелочном приборе заданного и действительного положений.

Дистанционное управление осуществля­ется посредством серводвигателей, местное - штурвалом 5.

В схемах автоматического действия элементы обратной связи В, путевые и конеч­ные выключатели SQ конструктивно представляются одним блоком 6, механически связан

ным не с отрабатывающим органом - баллером, а с задающим - кареткой.

Мощность электрических серводвигателей составляет 0,3—0,8 кВт.
