Принципиальная схема одновальной ТЭГУ на переменном токе

Принципиальная схема возможного варианта одновальной турбоэлектрической установки на переменном токе, показанная в качестве примера на рис. 14.5, имеет две турбины Т1 и Т2 с регуляторами Р1 и Р2, дистанционно связанными с постом управления ПУ, с которого осуществляет ся плавное изменение частоты вращения гребного синхрон

ного двигателя Д и винта В.

Возбудительный агрегат ВГ- АД -ВД с зависимым параллельным включением обмоток возбудителей генераторов ОВГ и двигателя ОВД обеспечивает регулируемое воз

буждение этих машин. Автоматы А и переключа­тель П предназначены со ответственно для включения генераторов Г1 и Г2 и переключения следова­ния фаз(реверса) гребного двигателя Д.

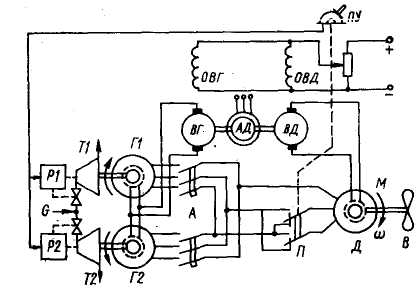

Рис. 14.5. Принципиальная одновальная ТГЭУ на переменном токе

Реверс установки осу­ществляется в следующем порядке. Прежде всего снижают частоту вращения гребного вала путем воз­действия на регуляторы турбин, затем плавно уменьшают напряжение всех синхронных машин. Когда ток в главной цепи спадает до ну-

ля, производят коммутацию реверсивного переклю­чателя П.

Далее повышают напряжение генераторов и двигате­лей и увеличивают подачу ра

бочего тела G в турбины. При сниже­нии напряжения параллельно работающих генерато

ров может произойти выпадение их из синхронизма, поэтому должно быть предусмотрено обеспечение синхронности вращения генераторов при снятом возбуждении.
