Последовательное и параллельное соединение проводников. Последовательное соединение

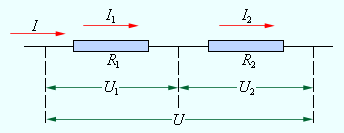

Последовательное соединение:

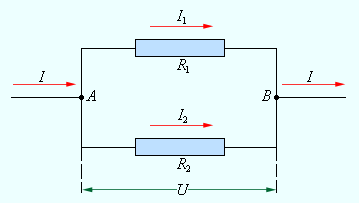

Параллельное соединение:

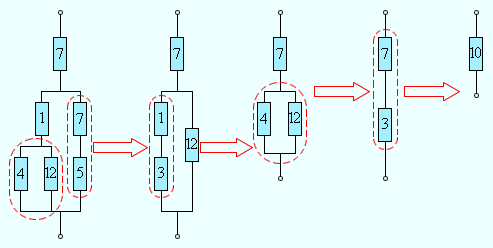

Формулы для последовательного и параллельного соединения проводников позволяют во многих случаях рассчитывать сопротивление сложной цепи, состоящей из многих резисторов. На рис. приведен пример такой сложной цепи и указана последовательность вычислений.

Вольтметр предназначен для измерения разности потенциалов, приложенной к его клеммам. Он подключается параллельно участку цепи, на котором производится измерение разности потенциалов. Для того, чтобы вольтметр не вносил заметного перераспределения токов при подключении к измеряемой цепи, его внутреннее сопротивление должно быть велико по сравнению с сопротивлением того участка цепи, к которому он подключен.

Амперметр предназначен для измерения силы тока в цепи. Амперметр включается последовательно в разрыв электрической цепи, чтобы через него проходил весь измеряемый ток. Внутреннее сопротивление амперметра должно быть достаточно малым по сравнению с полным сопротивлением всей цепи.

а

Для увеличения предела измерения силы тока параллельно амперметру подключают проводник – шунт. Для увеличения предела измерения напряжения вольтметром последовательно с ним включают добавочное сопротивление.
