Рис. Структура проекта ИС
Форма участия соисполнителей в разработке проекта системы может быть различной. Наиболее распространенной является форма, при которой каждый соисполнитель выполняет проектные работы от начала до конца для какой-либо части разрабатываемой системы. Обычно это бывает функциональная подсистема или взаимосвязанный комплекс задач управления. Реже встречается форма, при которой некоторые соисполнители выполняют работы на отдельных этапах процесса проектирования. Возможен вариант, при котором функции заказчика и разработчика совмещаются, т. е. АИС проектируется собственными силами.
Осуществление проектирования ИС предполагает использование проектировщиками определенной технологии проектирования, соответствующей масштабу и особенностям разрабатываемого проекта.
Проектирование ИС охватывает три основные области:
· проектирование объектов данных, которые будут реализованы в базе данных;
· проектирование программ, экранных форм, отчетов, которые будут обеспечивать выполнение запросов к данным;
|
|
|
· учет конкретной среды или технологии, а именно: топологии сети, конфигурации аппаратных средств, используемой архитектуры (файл-сервер или клиент-сервер), параллельной обработки, распределенной обработки данных и т.п.
Проектирование информационных систем всегда начинается с определения цели проекта. В общем виде цель проекта можно определить как решение ряда взаимосвязанных задач, включающих в себя обеспечение на момент запуска системы и в течение всего времени ее эксплуатации:
· требуемой функциональности системы и уровня ее адаптивности к изменяющимся условиям функционирования;
· требуемой пропускной способности системы;
· требуемого времени реакции системы на запрос;
· безотказной работы системы;
· необходимого уровня безопасности;
· простоты эксплуатации и поддержки системы.
ГОСТ 34.003-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения»:
Автоматизированная система: Система, состоящая из персонала и комплекса средств автоматизации его деятельности, реализующая информационную технологию выполнения установленных функций.
Интегрированная автоматизированная система: Совокупность двух или более взаимоувязанных АС, в которой функционирование одной из них зависит от результатов другой (других) так, что эту совокупность можно рассматривать как единую АС.
РД 50-680-88 «Руководящий документ по стандартизации. Методические указания. Автоматизированные системы. Основные положения.»
|
|
|
Автоматизированная система представляет собой организационно-техническую систему, обеспечивающую выработку решений на основе автоматизации информационных процессов в различных сферах деятельности (управление, проектирование, производство и т.д.) или их сочетаниях.
АС реализует информационную технологию в виде определенной последовательности информационно-связанных функций, задач или процедур, выполняемых в автоматизированном (интерактивном) или автоматическом режимах.
В процессе функционирования АС представляет собой совокупность комплекса средств автоматизации (КСА), организационно-методических и технических документов и специалистов, использующих их в процессе своей профессиональной деятельности.
В процессе проектирования АС (или ее частей) разрабатывают, в общем случае, следующие виды обеспечений: техническое, программное, информационное, организационно-методическое, метрологическое, правовое, математическое, лингвистическое, эргономическое.
Внутреннее состояние систем характеризуют при помощи структур, описывающих устойчивые связи между их элементами. При описании АС используют следующие виды структур, отличающиеся типами элементов и связей между ними:
1) функциональные (элементы – функции, задачи, процедуры; связи – информационные);
2) технические (элементы – устройства, компоненты и комплексы, связи – линии и каналы связи);
3) организационные (элементы - коллективы людей и отдельные исполнители, связи – информационные, соподчинения и взаимодействия);
4) документальные (элементы – неделимые составные части и документы АС, связи – взаимодействия, входимости и соподчинения);
5) алгоритмические (элементы – алгоритмы, связи – информационные);
6) программные (элементы – программные модули и изделия, связи – управляющие);
7) информационные (элементы – формы существования и представления информации в системе, связи – операции преобразования информации в системе).
Методология проектирования информационных систем описывает процесс создания и сопровождения систем в виде жизненного цикла (ЖЦ) ИС, представляя его как некоторую последовательность стадий и выполняемых на них процессов. Для каждого этапа определяются состав и последовательность выполняемых работ, получаемые результаты, методы и средства, необходимые для выполнения работ, роли и ответственность участников и т.д. Такое формальное описание ЖЦ ИС позволяет спланировать и организовать процесс коллективной разработки и обеспечить управление этим процессом. Согласно современной методологии, процесс создания ИС представляет собой процесс построения и последовательного преобразования ряда согласованных моделей на всех этапах жизненного цикла (ЖЦ) ИС. На каждом этапе ЖЦ создаются специфичные для него модели - организации, требований к ИС, проекта ИС, требований к приложениям и т.д. Модели формируются рабочими группами команды проекта, сохраняются и накапливаются в репозитории проекта. Создание моделей, их контроль, преобразование и предоставление в коллективное пользование осуществляется с использованием специальных программных инструментов - CASE-средств.
Жизненный цикл ИС можно представить как ряд событий, происходящих с системой в процессе ее создания и использования.
Жизненный цикл автоматизированной системы: Совокупность взаимосвязанных процессов создания и последовательного изменения состояния АС от формирования исходных требований к ней до окончания эксплуатации и утилизации комплекса средств автоматизации АС.
Процесс создания автоматизированной системы: Совокупность работ от формирования исходных требований к системе до ввода в действие.
Стадия создания автоматизированной системы: Одна из частей процесса создания АС, установленная нормативными документами и заканчивающаяся выпуском документации на АС, содержащей описание полной, в рамках заданных требований, модели АС на заданном для данной стадии уровне, или изготовлением несерийных компонентов АС, или приемкой АС в промышленную эксплуатацию.
|
|
|
Этап создания автоматизированной системы: Часть стадии создания АС, выделенная по соображениям единства характера работ и (или) завершающего результата или специализации исполнителей.
Суть содержания жизненного цикла разработки ЭИС в различных подходах одинакова и сводится к выполнению следующих стадий:
1. Планирование и анализ требований (предпроектная стадия) -системный анализ, включает исследование и анализ существующей информационной системы, определение требований к создаваемой ИС, оформление технико-экономического обоснования (ТЭО) и технического задания (ТЗ) на разработку ИС.
К основным целям процесса относится следующее:
• сформулировать потребность в новой ЭИС (идентифицировать все недостатки существующей ЭИС);
• выбрать направление и определить экономическую целесообразность проектирования ЭИС.
Системный анализ ЭИС начинается с описания и анализа функционирования рассматриваемого экономического объекта (системы) в соответствии с требованиями (целями), которые предъявляются к нему (блок 1). В результате этого этапа выявляются основные недостатки существующей ЭИС, на основе которых формулируется потребность в совершенствовании системы управления этим объектом, и ставится задача определения экономически обоснованной необходимости автоматизации определенных функций управления (блок 2), то есть создается технико-экономическое обоснование проекта. После определения этой потребности возникает проблема выбора направлений совершенствования объекта на основе выбора программно-технических средств (блок 3). Результаты оформляются в виде технического задания на проект, в котором отражаются технические условия и требования к ЭИС, а также ограничения на ресурсы проектирования. Требования к ЭИС определяются в терминах функций, реализуемых системой, и предоставляемой ею информацией.
|
|
|
Начальным этапом процесса создания ИС является моделирование бизнес-процессов, протекающих в организации и реализующих ее цели и задачи. Модель организации, описанная в терминах бизнес-процессов и бизнес-функций, позволяет сформулировать основные требования к ИС. Это фундаментальное положение методологии обеспечивает объективность в выработке требований к проектированию системы. Множество моделей описания требований к ИС затем преобразуется в систему моделей, описывающих концептуальный проект ИС. Формируются модели архитектуры ИС, требований к программному обеспечению (ПО) и информационному обеспечению (ИО). Затем формируется архитектура ПО и ИО, выделяются корпоративные БД и отдельные приложения, формируются модели требований к приложениям и проводится их разработка, тестирование и интеграция.
Целью начальных этапов создания ИС, выполняемых на стадии анализа деятельности организации, является формирование требований к ИС, корректно и точно отражающих цели и задачи организации-заказчика. Чтобы специфицировать процесс создания ИС, отвечающей потребностям организации, нужно выяснить и четко сформулировать, в чем заключаются эти потребности. Для этого необходимо определить требования заказчиков к ИС и отобразить их на языке моделей в требования к разработке проекта ИС так, чтобы обеспечить соответствие целям и задачам организации.
Задача формирования требований к ИС является одной из наиболее ответственных, трудно формализуемых и наиболее дорогих и тяжелых для исправления в случае ошибки. Современные инструментальные средства и программные продукты позволяют достаточно быстро создавать ИС по готовым требованиям. Но зачастую эти системы не удовлетворяют заказчиков, требуют многочисленных доработок, что приводит к резкому удорожанию фактической стоимости ИС. Основной причиной такого положения является неправильное, неточное или неполное определение требований к ИС на этапе анализа.
2. Проектирование (техническое проектирование, логическое проектирование)- системный синтез, включает разработку в соответствии со сформулированными требованиями состава автоматизируемых функций (функциональная архитектура) и состава обеспечивающих подсистем (системная архитектура), оформление технического проекта ЭИС. Часто второй и третий этапы объединяют в одну стадию, называемую техно-рабочим проектированием или системным синтезом.
Цель:
• разработать функциональную архитектуру ЭИС, которая отражает структуру выполняемых функций;
• разработать системную архитектуру выбранного варианта ЭИС, то есть состав обеспечивающих подсистем;
• выполнить реализацию проекта.

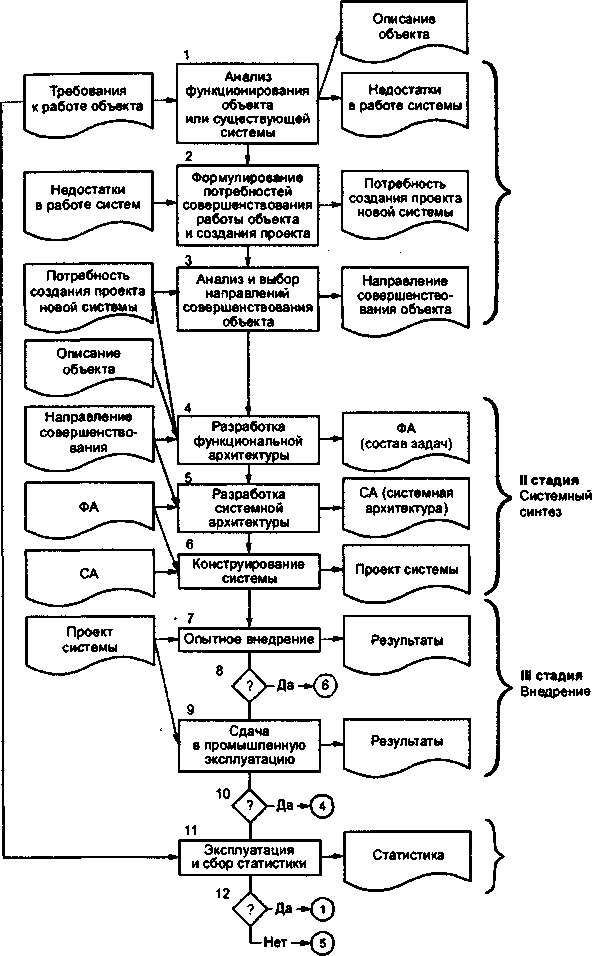

Рис. 3. Обобщенная технологическая схема жизненного цикла ИС
Этап по составлению функциональной архитектуры (ФА), представляющей собой совокупность функциональных подсистем и связей между ними (блок 4), является наиболее ответственным с точки зрения качества всей последующей разработки.
Построение системной архитектуры (СА) на основе ФА (блок 5) предполагает выделение элементов и модулей информационного, технического, программного обеспечения и других обеспечивающих подсистем, определение связей по информации и управлению между выделенными элементами и разработку технологии обработки информации.
Этап конструирования (физического проектирования системы) включает разработку инструкций пользователям и программ, создание информационного обеспечения, включая наполнение баз данных (блок 6).
На этапе проектирования прежде всего формируются модели данных. Проектировщики в качестве исходной информации получают результаты анализа. Построение логической и физической моделей данных является основной частью проектирования базы данных. Полученная в процессе анализа информационная модель сначала преобразуется в логическую, а затем в физическую модель данных.
Параллельно с проектированием схемы базы данных выполняется проектирование процессов, чтобы получить спецификации (описания) всех модулей ИС. Оба эти процесса проектирования тесно связаны, поскольку часть бизнес-логики обычно реализуется в базе данных (ограничения, триггеры, хранимые процедуры). Главная цель проектирования процессов заключается в отображении функций, полученных на этапе анализа, в модули информационной системы. При проектировании модулей определяют интерфейсы программ: разметку меню, вид окон, горячие клавиши и связанные с ними вызовы.
Конечными продуктами этапа проектирования являются:
· схема базы данных (на основании ER-модели, разработанной на этапе анализа);
· набор спецификаций модулей системы (они строятся на базе моделей функций).
Кроме того, на этапе проектирования осуществляется также разработка архитектуры ИС, включающая в себя выбор платформы (платформ) и операционной системы (операционных систем). В неоднородной ИС могут работать несколько компьютеров на разных аппаратных платформах и под управлением различных операционных систем. Кроме выбора платформы, на этапе проектирования определяются следующие характеристики архитектуры:
· будет ли это архитектура "файл-сервер" или "клиент-сервер";
· будет ли это 3-уровневая архитектура со следующими слоями: сервер, ПО промежуточного слоя (сервер приложений), клиентское ПО;
· будет ли база данных централизованной или распределенной. Если база данных будет распределенной, то какие механизмы поддержки согласованности и актуальности данных будут использоваться;
· будет ли база данных однородной, то есть, будут ли все серверы баз данных продуктами одного и того же производителя (например, все серверы только Oracle или все серверы только DB2 UDB). Если база данных не будет однородной, то какое ПО будет использовано для обмена данными между СУБД разных производителей (уже существующее или разработанное специально как часть проекта);
· будут ли для достижения должной производительности использоваться параллельные серверы баз данных (например, Oracle Parallel Server, DB2 UDB и т.п.).
Этап проектирования завершается разработкой технического проекта ИС.
3. Реализация (рабочее проектирование, физическое проектирование, программирование), включает разработку и настройку программ, наполнение баз данных, создание рабочих инструкций для персонала, оформление рабочего проекта.
На этапе реализации осуществляется создание программного обеспечения системы, установка технических средств, разработка эксплуатационной документации.
4. Внедрение (тестирование, опытная эксплуатация). Комплексная отладка подсистем ЭИС, обучение персонала, поэтапное внедрение ЭИС в эксплуатацию по подразделениям экономического объекта, оформление акта о приемо-сдаточных испытаниях ЭИС.
Внедрение разработанного проекта (блоки 7-10). Процесс предполагает выполнение следующих этапов: опытное внедрение и промышленное внедрение.
Этап опытного внедрения (блок 7) заключается в проверке работоспособности элементов и модулей проекта, устранении ошибок на уровне элементов и связей между ними.
Этап сдачи в промышленную эксплуатацию (блок 9) заключается в организации проверки проекта на уровне функций и контроля соответствия его требованиям, сформулированным на стадии системного анализа.
Этап тестирования обычно оказывается распределенным во времени.
После завершения разработки отдельного модуля системы выполняют автономный тест, который преследует две основные цели:
· обнаружение отказов модуля (жестких сбоев);
· соответствие модуля спецификации (наличие всех необходимых функций, отсутствие лишних функций).
После того как автономный тест успешно пройдет, модуль включается в состав разработанной части системы и группа сгенерированных модулей проходит тесты связей, которые должны отследить их взаимное влияние.
Далее группа модулей тестируется на надежность работы, то есть проходят, во-первых, тесты имитации отказов системы, а во-вторых, тесты наработки на отказ. Первая группа тестов показывает, насколько хорошо система восстанавливается после сбоев программного обеспечения, отказов аппаратного обеспечения. Вторая группа тестов определяет степень устойчивости системы при штатной работе и позволяет оценить время безотказной работы системы. В комплект тестов устойчивости должны входить тесты, имитирующие пиковую нагрузку на систему.
Затем весь комплект модулей проходит системный тест - тест внутренней приемки продукта, показывающий уровень его качества. Сюда входят тесты функциональности и тесты надежности системы.
Последний тест информационной системы - приемо-сдаточные испытания. Такой тест предусматривает показ информационной системы заказчику и должен содержать группу тестов, моделирующих реальные бизнес-процессы, чтобы показать соответствие реализации требованиям заказчика
5. Эксплуатация ЭИС (сопровождение, модернизация). Сбор рекламаций и статистики о функционировании ЭИС, исправление ошибок и недоработок, оформление требований к модернизации ЭИС и ее выполнение (повторение стадий 2 - 5).
Эксплуатация и сопровождение проекта. На этой стадии (блоки 11 и 12) выполняются этапы: эксплуатация проекта системы и модернизация проекта ЭИС.
Рассмотренная схема жизненного цикла ЭИС условно включает в свой состав только основные процессы, реальный набор которых и их разбиение на этапы и технологические операции в значительной степени зависят от выбираемой технологии проектирования.
Характерные черты жизненного цикла ЭИС:
1. повторяемость «системный анализ - разработка - сопровождение -системный анализ». Это соответствует представлению об ЭИС как о развивающейся, динамической системе. При первом выполнении стадии «Разработка» создается проект ЭИС, а при повторном выполнении осуществляется модификация проекта для поддержания его в актуальном состоянии.
2. наличие нескольких циклов внутри схемы:
• первый цикл, включающий блоки 1 - 12, - это цикл первичного проектирования ЭИС;
• второй цикл (блоки: 7 - 8, 6 - 7) - цикл, который возникает после опытного внедрения, в результате которого выясняются частные ошибки в элементах проекта, исправляемые начиная с 6-го блока;
• третий цикл (блоки: 9 - 10,4 - 9) возникает после сдачи в промышленную эксплуатацию, когда выявляют ошибки в функциональной архитектуре системы, связанные с несоответствием проекта требованиям заказчика, по составу функциональных подсистем, составу задач и связям между ними;
• четвертый цикл (блоки: 12,5 -12) возникает в том случае, когда требуется модификация системной архитектуры в связи с необходимостью адаптации проекта к новым условиям функционирования системы;
• пятый цикл (блоки: 12, 1 - 12) возникает, если проект системы совершенно не соответствует требованиям, предъявляемым к организационно-экономической системе ввиду того, что осуществляется моральное его старение и требуется полное перепроектирование системы.
Чтобы исключить пятый цикл и максимально уменьшить необходимость выполнения третьего и четвертого циклов, необходимо выполнять проектирование ИС на всех этапах первого, основного цикла разработки ИС в соответствии с требованиями:
• разработка ИС должна быть выполнена в строгом соответствии со сформулированными требованиями к создаваемой системе;
• требования к ИС должны адекватно соответствовать целям и задачам эффективного функционирования экономического объекта;
• созданная ИС должна соответствовать сформулированным требованиям на момент окончания внедрения, а не на момент начала разработки;
• внедренная ИС должна развиваться и адаптироваться в соответствии с постоянно изменяющимися требованиями к ИС.
Модель жизненного цикла отражает различные состояния системы, начиная с момента возникновения необходимости в данной ИС и заканчивая моментом ее полного выхода из употребления. Модель жизненного цикла - структура, содержащая процессы, действия и задачи, которые осуществляются в ходе разработки, функционирования и сопровождения программного продукта в течение всей жизни системы, от определения требований до завершения ее использования.
В настоящее время известны и используются следующие модели жизненного цикла:

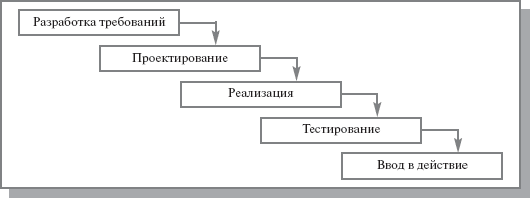

· Каскадная модель (рис. 2.1) предусматривает последовательное выполнение всех этапов проекта в строго фиксированном порядке. Переход на следующий этап означает полное завершение работ на предыдущем этапе.
