Лекция №11. Пандусы – это лестницы, в которых марши по ступеням заменены плоскостями – дорожками с уклоном 1:8

Пандусы – это лестницы, в которых марши по ступеням заменены плоскостями – дорожками с уклоном 1:8. Двигаться легче, но длина пути больше. Занимают много места, поэтому их чаще применяют на переходах при перепаде отметок полов от 1,5 до 2 м и в проходах зрительных залов с местами, расположенными амфитеатром.

Пандусы используются для сообщения между этажами. Это гладкий эвакуационный путь с уклоном 5-12^о, но имеет ступеней.

Виды пандусов: одномаршевые, 2-х-маршевые, прямые и криволинейные (из монолитного желзобетона). Пол пандуса должен иметь нескользкую поверхность. Ограждения высотой 0,9 м.

Внутренние и наружные пандусы представлены на рис. 4.

а

б

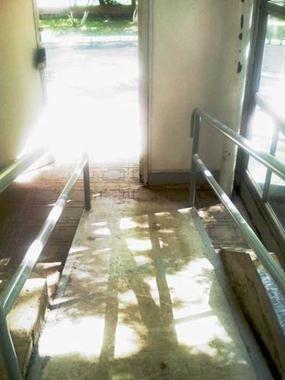

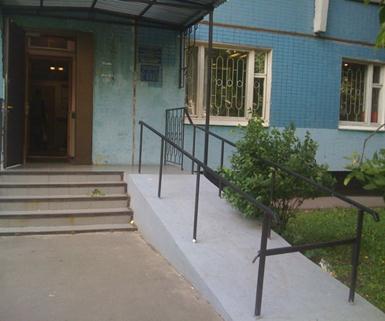

Рис. 4. Пандусы: а – наружный пандус; б – внутренний пандус.

4. Технико-экономические показатели

Удельный вес стоимости лестниц в общей стоимости здания не более 1,5%. Масса тоже небольшая – 1,6-2,5%. Стоимость лестниц различного конструктивного решения изменяется в пределах 20%. Поэтому замена более дорогих лестницами меньшей стоимости может дать общую экономию не больше 1,5х0,2 = 0,3% от стоимости здания. Значит стоимость в выборе типа лестниц неглавное. Более важен показатель трудоемкости. Трудоемкость устройства лестниц на стройке из целых маршей меньше, чем из штучных железобетонных или стальных конструктивных элементов, в 3-4 раза. Важным фактором в экономической оценке лестниц является их пространственная емкость в плане. Поэтому лестничные клетки надо проектировать минимально допустимой ширины и длины, со стенами минимально допустимой толщины по конструктивным и звукоизоляционным требованиям. За счет правильно выбранной толщины стен можно достичь снижения стоимости полезной площади на 0,9-1,3%.

При глубине лоджий до 1,0 м стоимость общей площади в среднем по дому увеличивается на 2%, а при глубине 1,7 м – на 4%.

В небольших квартирах увеличение стоимости более существенно – до 5-7%. Учитывая это, надо особенно осторожно относиться к проектированию лоджий в домах для районов с большим снежным покровом, с коротким летом и длинной зимой.

Литература

1. Архитектура: Учеб. для студентов сантехн. специальностей строит. вузов / Орловский Б.Я., Магай А.А., Бабаян Г.А., Сербинович П.П.; Под ред. Б.Я. Орловского.- 2-е изд., перераб. и доп.- М.: Высш. шк., 1984.- с. 90, 105, 107.

2. Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5 т. Под общ. ред. В.М. Предтеченского. Т. II. Основы проектирования. Изд. 2-е, перераб. и доп. М.: Стройиздат, 1976. с. 29 – 31.

3. Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5-ти т. Т. 3. Жилые здания. Под ред. Шевцова К.К. М.: Стройиздат, 1988.- с. 142 – 147, 174 - 176.

4. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. Учеб. для строительных вызов. Изд. 2-е, испр. и доп. М.: Высшая школа, 1975. с. 196 – 204, 224 – 229, 244 – 246.

5. Понамарев В.А. Архитектурное конструирование / М.: Архитектура-С, 2008 – С.328-369.
