Регулирование частоты в послеаварийных режимах

Послеаварийный режим, связанный со значительным отклонением частоты, может создаться в основном по следующим причинам:

а) при отключении части генерирующей мощности и возникновении дефицита активной мощности во всей энергосистеме;

б) из-за аварийного отключения нагруженных межсистемных линий электропередачи или ряда системообразующих линий, когда часть системы отделяется с дефицитом генерирующей мощности;

в) при отключении части генераторов одной из систем объединения, нарушении из-за этого устойчивости оставшихся в работе генераторов и последующим отключении межсистемных или системообразующих линий.

Если отключившаяся в результате аварии мощность генераторов больше, чем был резерв на всех станциях системы, то частота не восстановится до номинальной. При значительном дефиците мощности снижение частоты будет большим, что может вызвать лавину частоты. Для ее предотвращения должны быть приняты автоматические быстродействующие меры.

Восстановление частоты осуществляется путем автоматической частотной разгрузки (АЧР), при которой отключается часть потребителей. Это преднамеренное отключение части потребителей позволяет сохранить в работе генерирующие мощности и электроснабжение большинства нагрузок.

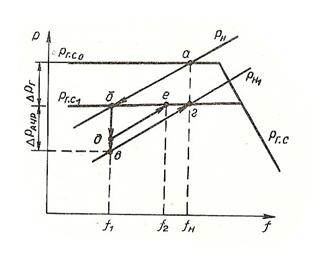

Рассмотрим процесс изменения частоты при действии АЧР (см.рисунок 5.7).

Рисунок 5.7

Здесь Р_гс – частотная характеристика генерирующей части системы, а Р_н - статическая характеристика нагрузки. Пусть энергосистема работала без резерва с нагрузкой Р_гсо и частота была равна номинальной - f_н. Этот режим характеризуется точкой «а», в которой Р_гсо = Р_н. Предположим, что в результате аварии отключилась генерирующая мощность ∆Р_г. Тогда характеристика генерирующей части системы сместится в положение Р_гс1, и частота в соответствии со статической характеристикой нагрузки снизится до f₁ (точка б). Для подъема частоты до номинальной надо отключить с помощью АЧР часть нагрузки: ∆Р_АЧР = ∆Р_г Это показано переносом статической характеристики нагрузки параллельно самой себе в положение Р_н1 (точка в). При таком отключении генерируемая мощность станет больше потребляемой, и частота будет восстанавливаться по прямой «вг». В точке г установиться номинальная частота при новой генерирующей и потребляемой мощностях.

Если от АЧР отключить нагрузку меньшую, чем отключенная генерирующая мощность (точка д), то частота повысится, но до номинальной не восстановится (точка е) и станет равной f₂.

Для предотвращения лавины частоты, которая наступает при частоте около 46 гц и ниже, восстановление частоты с помощью АЧР должно производиться при снижении частоты до 48 – 48,5 Гц и ниже.

Для того чтобы при снижении частоты не было лишних отключений, всю систему АЧР разбивают на две категории (АЧР I и АЧР II), каждая из которых выполняется в виде нескольких очередей. В АЧР I очереди отличаются одна от другой только уставками по частоте. Верхнюю уставку по частоте принимают не выше 48,5 Гц, а нижнюю – не ниже 46,5 Гц. Интервал между соседними очередями принимают около 0,1 Гц. Единая уставка по времени выполняется минимальной (0,1 – 0,15 сек). В АЧР II очереди отличаются только уставками по времени. Начальная уставка выбирается в пределах 5 –10 сек, а конечная – 60 – 70 сек. Интервал между соседними очередями принимается равным около 3 сек. Единая уставка по частоте для АЧР II должна быть равна верхней уставке АЧР I или несколько больше.

При снижении частоты происходит отключение потребителей от 1-й очереди АЧР I. Если частота продолжает снижаться, то срабатывает 2-я очередь АЧР I с меньшей уставкой по частоте и т.д. Такая «самонастраивающаяся» система АЧР обеспечивает отключение мощности потребителей, равной возникшему дефициту мощности.

Если после действия АЧР I частота не восстановиться, то с выдержками времени вступают в действие очереди АЧР II и дополнительно отключаются потребители. При этом АЧР II предотвращает «зависание» частоты. От АЧР II потребители будут также отключаться при медленном увеличении дефицита мощности при развитии аварии.

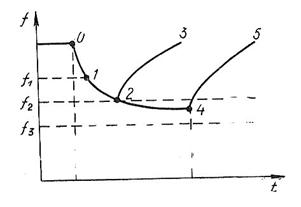

Изменение частоты во времени при возникновении дефицита активной мощности и действия АЧР показано на рисунке 5.8.Точка О характеризует начальный момент времени, в который возник дефицит мощности. При этом происходит снижение частоты по кривой 0 – 1. Некоторая плавность изменения частоты объясняется инерцией системы. В точке 1 частота f₁ достигает уставки 1-й очереди АЧР I и происходит отключение некоторой части потребителей. Если при этом еще сохранился некоторый дефицит мощности, то будет происходить дальнейшее снижение частоты, но уже по более плавной кривой 1 – 2. В точке 2 при частоте f₂ происходит дополнительное отключение потребителей от 2-й очереди АЧР I.

Рисунок 5.8

При достаточно отключенной нагрузке мощность генераторов превысит мощности потребителей, частота будет повышаться (кривая 2 – 3). При одинаковой генерирующей и потребляемой мощности частота может установиться между двумя соседними уставками АЧР (кривая 2 – 4). Происходит «зависание» частоты. Тогда через некоторое время в точке 4 срабатывает 1-я очередь АЧР II, после чего частота повышается (кривая 4 – 5). Если частота еще не восстановилась, то срабатывает 2-я очередь АЧР II и т.д.

Для быстрого включения потребителей после восстановления частоты применяют автоматическое повторное включение после АЧР (ЧАПВ). Его обычно настраивают на частоту 49,2 – 50 Гц, и включение потребителей производят ступенями с интервалом времени 5 сек. Так как в противном случае может опять наступить снижение частоты. Начальную уставку по времени ЧАПВ принимают 10 – 20 сек.

К устройствам АЧР, как правило, подключают наименее ответственных потребителей. Однако они должны иметь достаточную мощность в любое время суток и года.
