Связка TL431 + транзистор

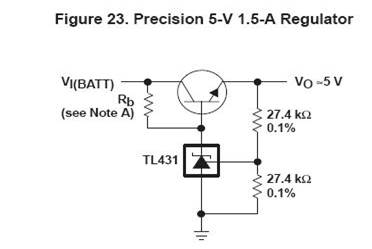

Другим распространённым вариантом линейного стабилизатора является связка TL431 и её клонов + транзистор:

Что-же такое TL431?

Схема с TL431

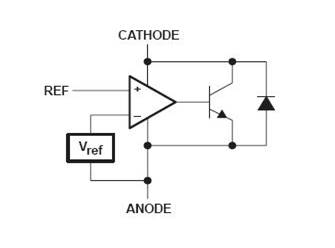

Из рисунка видно, что это стабилитрон с каким-то средним выводом:) Так оно и есть: это управляемый стабилитрон:

Управляемый стабилитрон

Выпускаются модели со встроеным опорным источником как на 2,5, так и на 1,25..так что проверяйте что покупаете или сдуваете с платы:)

Типовая схема включения в режиме стабилизатора напряжения

В случае, когда активным элементом служит полевой транзистор может возникнуть необходимость в подаче отдельного напряжения смещения на затвор.
