Крупнопанельные здания

Крупнопанельными называют здания, наружные и внутренние стены которых монтируют из сборных, заранее изготовленных элементов, представляющих собой крупноразмерные плиты.

Важнейшей особенностью сборных крупноразмерных элементов крупнопанельного дома является высокая степень их заводской готовности. Стеновые панели заводы выпускают с отделкой наружной поверхности, а также подготовленной под окраску или оклейку обоями внутренней поверхностью, с установленными в панель оконными переплетами и дверями. Готовые отделанные стеновые панели монтируют при помощи крана. После монтажа остается лишь заделать стыки и произвести окраску стен или оклейку их обоями.

Стеновые панели по своей конструкции подразделяют на однослойные, двухслойные и трехслойные без учета наружного фактурного слоя и внутреннего отделочного.

Однослойные панели изготавливают из легких или ячеистых бетонов (шлакобетона, керамзитобетона, пенобетона, газобетона и др.), двухслойные обычно состоят из тонкой железобетонной оболочки и утеплителя из минеральных теплоизоляционных материалов (пенобетона, газобетона, керамзита и др.). Трехслойные панели состоят из двух тонких железобетонных оболочек, между которыми расположен утеплитель.

Стеновые панели в зависимости от характера их работы в здании подразделяются на:

- несущие, воспринимающие собственный вес и нагрузки от перекрытий и крыши;

- самонесущие, опирающиеся друг на друга и несущие только собственный вес и вес вышерасположенных панелей;

- навесные, вес которых передается поэтажно на несущие элементы здания (перекрытия, поперечные стены, ригели и колонны каркаса).

По своей конструктивной схеме крупнопанельные здания могут быть бескаркасными и каркасными. Примеры возможных конструктивных схем бескаркасных зданий показаны на рис. 3.2.

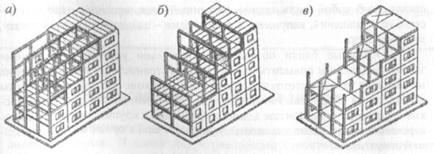

Каркасно-панельные дома могут иметь каркас с продольными рамами, с поперечными рамами и безригельный (рис. 3.3).

Применяют также конструктивную схему с неполным внутренним каркасом и несущими панелями наружных стен (рис. 3.4).

Пространственная жесткость каркасных панельных зданий обеспечивается совместной работой элементов каркаса, перекрытий, связями или панелями, устанавливаемыми в плоскости каркаса, или вертикальными диафрагмами жесткости, образованными отдельно стоящими стенами.
